由PLC控制的正转控制电路

    1．控制电路。图7-8所示的正转控制电路也可通过PLC进行控制，如图7-37所示。
    图7-37    应用PLC的正转控制电路    在输入侧，旋钮开关SA1用于使PLC开始运行，按钮SB1用于使接触器KM动作，SB2用于使KM释放，旋钮开关SA2用于使变频器开始工作。    变频器跳闸后的保护触点“30A-30B”接至PLC的X3和COM之间，一旦变频器发生故障，PLC将立即作出反应，使系统停止工作，按钮SB3用于在处理完故障后使系统复位。    在输出侧，Y0与接触器KM的线圈相接，用于控制变频器的通电或断电，Y1、Y2 Y3与指示灯HL1、HL2、HL3相接，分别表示变频器的通电、运行及故障报警。    2．梯形图及其工作过程。正转控制的梯形图如图7-38所示。为了便于说明其工作过程，对梯形图中的各“行”进行了编号。

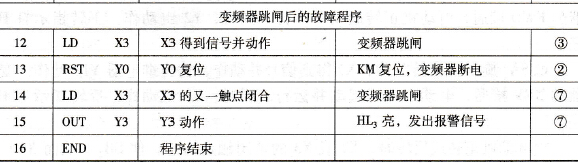

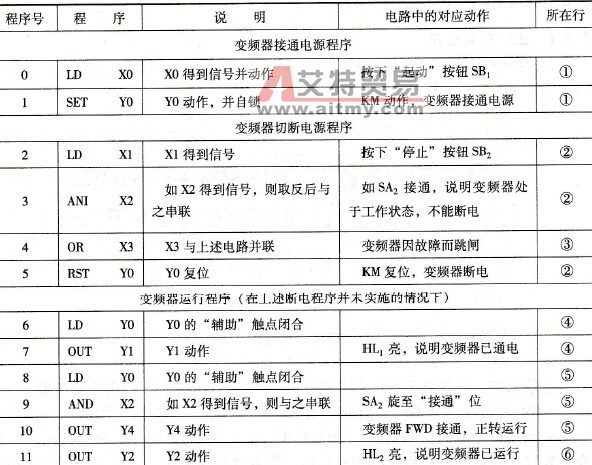

    图7-38    正转控制梯形图    在分析梯形图的工作过程时，我们约定：    继电器“动作”的含义包括：  “线圈”得电、动合（常开）触点闭合、动断（常闭）触点断开；继电器“复位”的含义则反之。    图7-28所示的梯形图（软件）见表7-3。    表7-3    图7-23的程序
