S7-200 PLC浮点数除法指令

    (1)浮点数除法指令：DIV_R，见表6-63。    表6-63    浮点数除法指令
    (2)指令功能：两个数相除，结果存放在OUT的输出端，如图6-113所示。

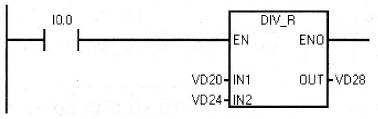

    图6-113    浮点数除法指令程序    注意：由于浮点数运算都是32位的，所以数据寄存器地址至少要间隔4。    (3)指令应用如下。    例6-29 在某一个线性变换过程中，输入和输出的关系是：v=25/37x+22.5，其中变量x由触摸屏输入，利用程序求出对应的输出量（通过软件设置不同的x值进行运算，观看视屏讲解）。    分析：这种应用在工程中经常要用到，所以要用到浮点运算，在浮点运算中，常数可以直接输入。设X输入的是VD0，程序如图6-114所示。

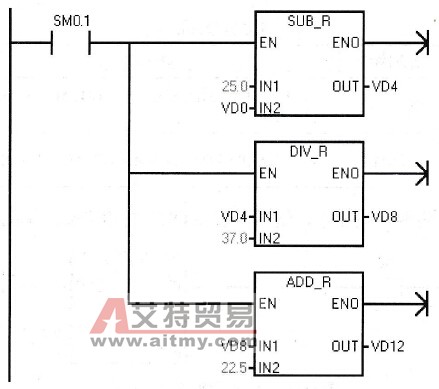

    图6-114    例6-29的控制程序
