S7-200 PLC设置实时时钟指令

    (1)设置实时时钟指令：SET_RTC，详细信息见表6-71。    表6-71    设置实时时钟指令
    (2)指令功能：指令将当前时间和日期写入用T指定的8个字节的时间缓冲器中，如图6-125所示。
    图6-125    设置实时时钟指令程序    使用该指令注意事项如下。    ①所有日期和时间值必须采用BCD格式编码。    ②S7-200 CPU不会根据日期核实星期是否正确，无效日期可能会被接受，例如2月30日。    ③不要在主程序和中断例行程序中同时使用TODR/TODW指令。    ④S7-200中的当日时钟仅使用年份的最后两位数字，例如16#04，表示2004年。    ⑤断电后，CPU靠内置超级电容或外插电池卡为实时时钟提供缓冲电源，若长时间断电或内存丢失，则实时时钟将被初始化为默认值。    应用案例：把PLC内的时钟设置成2009年6月28日15时25分40秒，星期日(7)，并把PLC内的实际时间读到以VB100为首的8个字节元件中。控制程序如图6-126所示。

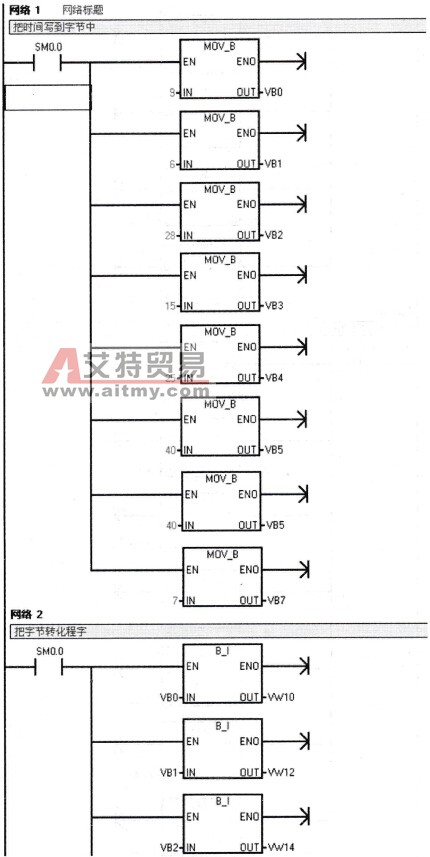

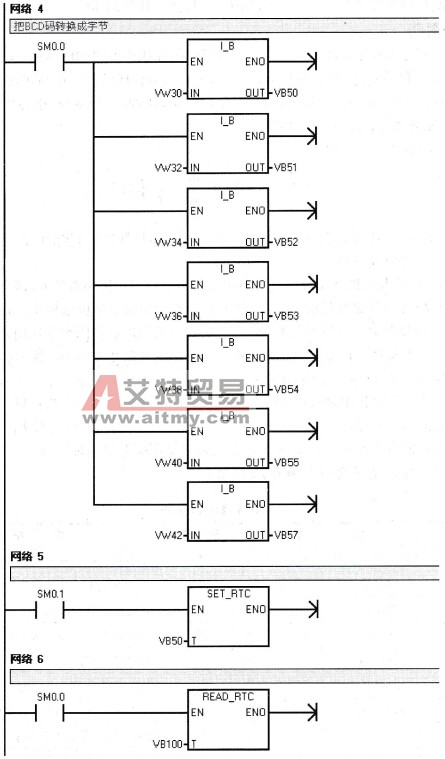

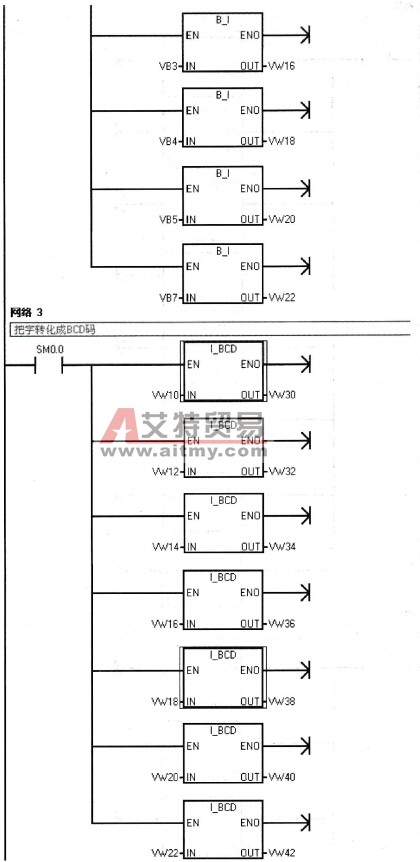

    图6-126    应用案例控制程序
