S7-300 PLC I/O模块地址的确定

    S7-300的开关量地址由地址标识符、地址的字节部分和位部分组成，每个字节由0～7这8位组成。地址标识符I表示输入，Q表示输出，M表示存储器位。例如I3.2是一个数字输入量的地址，小数点前面的3是地址的字节部分，小数点后的2表示这个输入点是3号字节中的第2位。    开关量除了按位寻址外，还可以按字节、字和双字寻址。例如输入量I2.0~I2.7组成输入字节IB2，B是Byte的缩写；字节IB2和IB3组成一个输入字IW2，W是Word的缩写，其中的IB2为高位字节；IB2~IB5组成一个输入双字ID2，D是Double Word的缩写，其中的IB2为最高位的字节。以组成字和双字的第一个字节的地址作为字和双字的地址。    S7-300的信号模块的字节地址与模块所在的机架号和槽号有关，位地址与信号线接在模块上的哪一个端子有关。    对于数字量模块，从0号机架的4号槽开始，每个槽位分配4B（4个字节）的地址，相当于32个I/O点（见表5-1）。最多可能有32个数字量模块，共占用32×4B =128B。    模拟量模块以通道为单位，一个通道占一个字地址，或两个字节地址。例如模拟量输入通道IW640由字节IB640和IB641组成。S7-300为模拟量模块保留了专用的地址区域，字节地址范围为IB256~767。可以用装载指令和传送指令访问模拟量模块。一个模拟量模块最多有8个通道，从256开始，给每一个模拟量模块分配16B（8个字）的地址（如表5-2所示）。    表5-1    I/O模块的字节地址

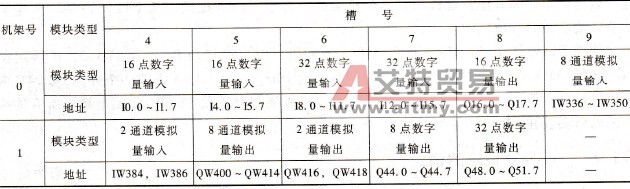

    表5-2    信号模块的地址举例
    数字量输入输出模块内最低的位地址（例如I0.0）对应的端子位置最高，最高的位地址（例如16点输入模块的I1.7）对应的端子位置最低。
