S7-200 PLC脉宽调制输出(PWM)程序编写技术方法

来源：艾特贸易2017-06-05

简介一般是通过一个子程序初始化 PWM 。在主程序中使用开机脉冲 SM0.1 调用初始化 PWM 的子程序，并使脉冲的输出点复位为 0 。初始化 PWM 的步骤如下。 ①设置 SMB67 的值。选择时基 ( s/ms) 、

一般是通过一个子程序初始化PWM。在主程序中使用开机脉冲SM0.1调用初始化PWM的子程序，并使脉冲的输出点复位为0。初始化PWM的步骤如下。 ①设置SMB67的值。选择时基(μs/ms)、PWM操作、设置是否更新脉冲的宽度和脉冲的周期。如SMB67=16# D3或16# DB。 ②把需要的脉冲周期时间载入SMW68中。 ③把需要的脉冲宽度时间载入SMW70中。 ④执行PLS指令，激活PWM脉冲发生器。 ⑤退出初始化子程序。图6-54给出了脉宽调制输出的应用程序。
PWM脉冲输出程序举例

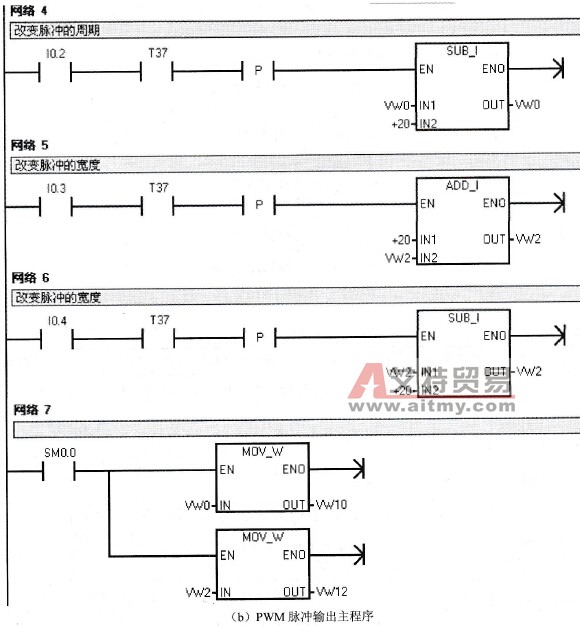

图6-54 PWM脉冲输出程序举例
