S7-200 PLC向左移位指令

    (1)指令名称：向左移位指令。SHI_B字节移位指令，SHI_W字移位指令，SHI_DW双字移位指令。    (2)指令的形式和操作数：见表6-36。   (3)指令的功能如下。    ①指令将输入数值(IN)根据移位计数(N)向左移动，并将结果载入输出端(OUT)。移位指令对每个移出位补0。如果移位计数(N)大于或等于8/(16/32)，则数值最多被移位8/(16/32)次。    表6-36    向左移位指令
    ②如果移位数目大于0，移出的最后移位状态复制在SM1.1中。如果移位操作结果为0，0标志位SM1.0会置1。    ⑧向右和向左移位字节操作不带符号。    ④向左移位指令移动动作如图6-56所示。    (4)指令应用如下。    例6-14有8个彩灯，接在Q0.0～Q0.7上，要求每秒钟点亮1个（只亮一个），从Q0.0至Q0.7，循环进行。控制程序如图6-57所示。    例6-15有8个彩灯，接在Q0.0～Q0.7上，要求从Q0.0至Q0.7每秒钟点亮1个，亮至全亮，然后从Q0.0至Q0.7每秒熄灭1个，然后又开始点亮，如此循环进行。控制程序如图6-58所示。

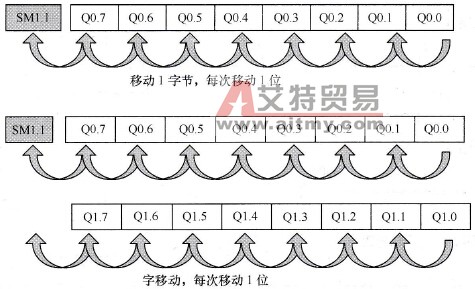

    图6-56    向左移动指令动作示意图

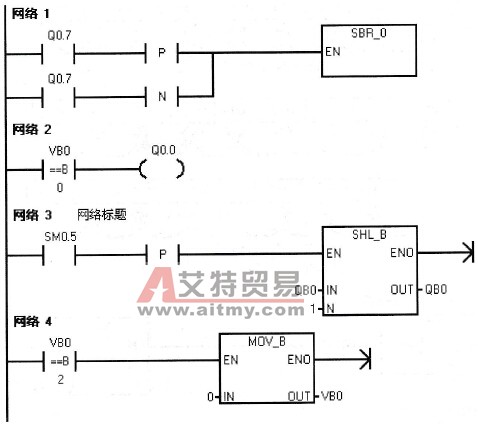

    图6-57    例6-14的控制程序
    图6-58    例6-15的控制程序
