S7-200 PLC向右移位指令

    (1)指令名称：向右移位指令。SHR_B字节移位指令，SHR_W字移位指令，SHR_DW双字移位指令。    (2)指令的形式和操作数：见表6-37。    表6-37    向右移位指令

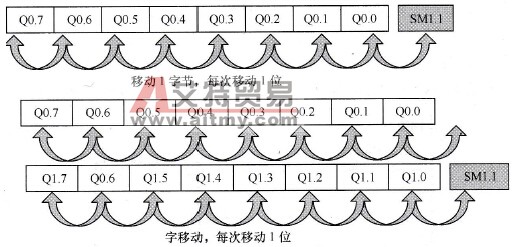

    (3)指令的功能如下。    ①指令将输入数值(IN)根据移位计数(N)向右移动，并将结果载入输出端(OUT)。移位指令对每个移出位补0。如果移位数目(N)大于或等于8/(16/32)，则数值最多被移位8/(16/32)次。    ②如果移位数目大于0，移出的最后移位状态复制在SM1.1中。如果移位操作结果为0，0标志位SM1.0会置1。    ③向右和向左移位字节操作不带符号。    ④向右移位指令移动动作如图6-59所示。
    图6-59    向右移动指令动作示意图    (4)指令应用如下。    例6-16有16个彩灯，接在Q0.0～Q1.7上，要求每秒钟点亮1个（只亮一个），循环进行。    分析：16个灯，接在2个通道上，所以可以采用字移动指令，那么我们就用SHR_W。这个指令点亮的顺序如图6-59所示，所以我们先给Q0.7置1。最后点亮的是Q1.0，循环进行。控制程序如图6-60所示。

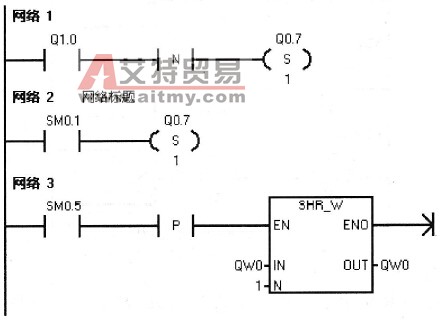

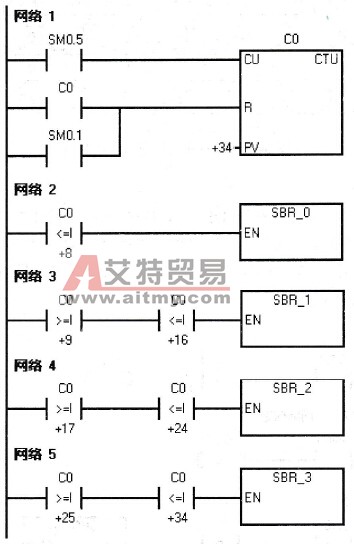

    图6-60    例6-16的控制程序    思考题：在这个题目当中，如果要求彩灯点亮顺序是Q0.0→…Q0.7→…Q1.0→…Q1.7→Q0.0…循环进行。又该如何编程？    例6-17有16个彩灯，接在Q0.0～Q1.7上，要求彩灯点亮顺序是Q0.0→…Q0.7→…Q1.0→…Q1.7至全亮，然后在逆序依次熄灭，全部熄灭后，又重新开始点亮，循环进行。写出控制程序。    分析：如果采用字移动，肯定就不是按照这个顺序来点亮，所以要分成这么几段进行。    ①点亮：Q0.0→…Q0.7采用字节左移。    ②点亮：Q1.0→…Q1.7采用字节左移。    ③熄灭：Q1.7→…Q1.0采用字节右移。    ④熄灭：Q0.7→…Q0.0采用字节右移。    ⑤循环进行。    前面4步分别用4个子程序，第5步用主程序。控制程序如图6-61所示。
