S7-200 PLC向左旋转指令

    (1)指令的名称：ROL_B字节向左旋转指令、ROL_W字向左旋转指令、ROL_DW双字向左旋转指令。    (2)指令的形式和操作数：见表6-38。    表6-38    向左旋转指令
    (3)指令功能如下。    ①这些指令将输入数值(IN)向左旋转N位，并将结果载入输出字节(OUT)。    ②旋转具有循环性。如果移位数目(N)大于或等于8（字节旋转）/16（字旋转）/32（双字旋转），执行旋转之前先对位数(N)进行模数8(16/32)操作，从而使位数在0～7（0～15或0～31）。如果移动位数为0，则不执行旋转操作。    ③如果执行旋转操作，旋转的最后一位数值被复制至溢出位( SM1.1)。如果移动位数不是8的整倍数，旋转出的最后一位数值被复制至溢出内存位( SM1.1)。    ④如果旋转数值为0，则0标志位( SM1.0)置1。    ⑤向右和向左旋转字节操作不带符号。    ⑥向左旋转指令动作示意图如图6-62所示。

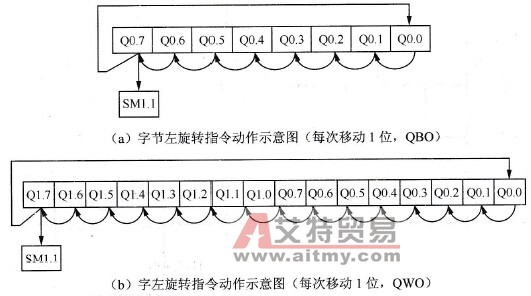

    图6-62    向左旋转指令动作示意图
