S7-200 PLC整数转字符、双整数转字符、实数转字符

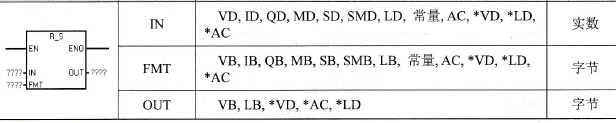

    (1)指令的功能：当PLC内的数据需要通过触摸屏或者文本显示器显示出来时，为了能显示某种格式，通常要把这些数据转换成字符串的形式显示出来。其中I_S是整数转字符、DI_S是双整数转字符、R_S是实数转字符。    例如：7356要求显示成：7，356。    7356要求显示成：73.56（缩小100倍）    12.3567要求保留2位小数，显示成12.35。    (2)指令的形式及操作数见表6-47。    表6-47    整数转字符、双整数转字符、实数转字符转换指令

    (3)指令说明如下。    ①输入数据。这3条指令分别是整数输入、双整数输入和实数输入，输入的数值范围不同。    ②输出数据。输出数据必须是字节的格式，整数转字符串，输出占8个字节；双整数转字符串，输出占12个连续的字节；实数转字符串，输出占3～15个字符。    ③格式数据(FMT)是一个字节，主要确定小数点／逗号的形式和位置，以及输出占用字节的个数。具体含义如图6-81所示。
    图6-81    FMT含义    (4)指令应用如下。    例6-24要求把7356转换成：7，356。要求把7356转换成：73.56（缩小100倍）。2.3567要求保留2位小数，转换成12.35。写出控制程序。    分析：7356要求转换成：7，356。采用整数转换，输入就是常数7356，FMT=16# 0B，输出存放在VB0开始的8个字节。7356要求转换成：73.56。采用整数转换，输入是常数7356，FMT=16#02，输出存放在VB10开始的8个字节。12.3567要求保留2位小数，转换成12.36。采用实数转换，FMT=16# 52。控制程序如图6-82所示。

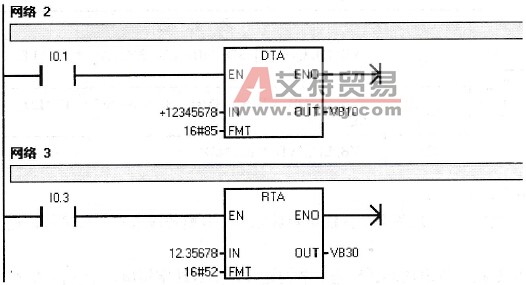

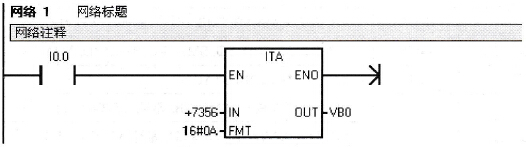

    图6-82    例6-24的控制程序    根据FMT和IN端输入的数据，推算OUT端输出结果填入下表。
