S7-200 PLC向右旋转指令

    指令的名称：ROR_B字节向右旋转指令、ROR_W字向右旋转指令、ROR_DW双字向右旋转指令。    向右旋转指令的功能和向左旋转指令的功能基本上是一致的，只是旋转的方向不同，故不再赘述，其指令形式如图6-63所示。
    图6-63    向右旋转指令形式    例6-18有16个彩灯，接在PLC的Q0.0～Q1.7，现要求彩灯开始从Q0.0至Q1.7每隔1秒依次点亮一个，当亮至Q1.7时，又从Q1.7至Q0.0依次点亮，循环进行。编写控制程序。    分析：从Q0.0亮至Q1.7时，用字向左旋转指令；从Q1.7亮至Q0.0时，用字向右旋转指令。控制程序如图6-64所示。

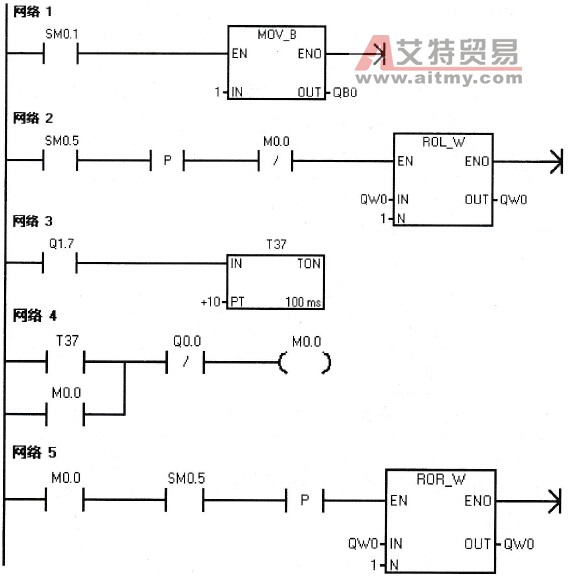

    图6-64    例6-18的控制程序
