S7-200 PLC字符串转换为整数、字符串转换为双整数

    (1)指令的功能：这条指令和前面指令的功能刚好是反过来，就是将IN输入端的字符串数值转换成整数（双整数／实数）的格式，存储在OUT端的存储器中。其中SI是字符转整数、S_DI是字符转双整数、S_R是字符转实数。    (2)指令的形式及操作数类型见表6-48。    表6-48    字符串转换为整数、字符串转换为双整数、字符串转换为实数
    (3)指令说明：字符串是一系列字符，每个字符作为一个字节存储。字符串的第一个字节定义字符串的长度，即字符数。图6-83显示字符串格式。字符串的长度可为0～254个字符。字符串的最大长度是255个字节（254个字符加上长度字节）。
    图6-83    字符串格式    指令的INDX端数值通常设为1，从字符串的第一个字符开始转换。可将该数值设为其他数值，在字符串中的不同点开始转换。当输入字符串包含不属于需要转换数字一部分的文本时，可采用此种方法。例如，如果输入字符串是“Temperature: 77.8”，可以将INDX设为数值13，跳过字符串开始的字“Temperature:”当达到字符串结束时或当发现第一个无效字符时，转换终止。无效字符是数字(0～9)以外的任何字符。    (4)指令应用如图6-84所示。对VB0为首的11个字节进行转换，利用不同的指令转换出不同的结果。字符串转换举例运行结构如图6-85所示。

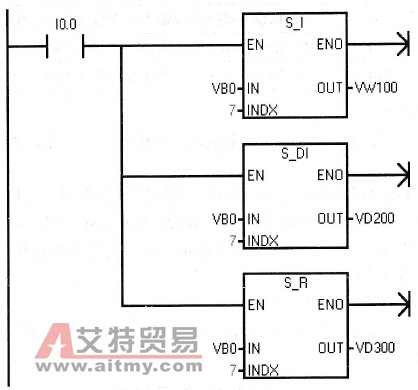

    图6-84    字符串转换应用程序

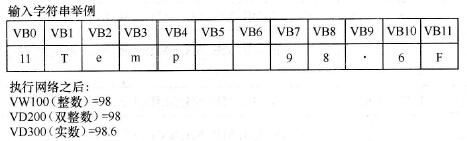

    图6-85    字符串转换举例运行结构
