S7-200 PLC移位寄存器位(SHRB)指令

    (1)指令的名称：移位寄存器位指令。    (2)指令的形式：见表6-39。    表6-39    移位寄存器位指令的形式

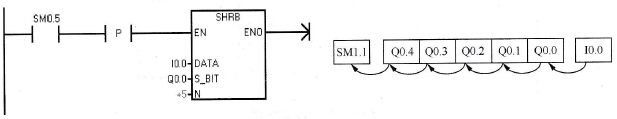

    (3)指令的功能：如图6-65所示。
    图6-65    移位寄存器位指令功能    移位寄存器位( SHRB)指令将DATA数值移入移位寄存器。S_BIT指定移位寄存器的最低位。N指定移位寄存器的长度和移位方向（当N是正的，从低位移到高位，当N是负数，就从高位移到低位）。SHRB指令移出的每个位被放置在溢出内存位(SM1.1)中。该指令由最低位(S_BIT)和长度(N)指定的位数定义。    注：已知最低位，计算最高位的方法：MSB.b=[(S_BIT字节)+（[N]-1+（S_BIT位））/8]·[被8除的余数]    例如：如果S_BIT的字节和位分别是V33和4，N是14，以下计算显示MSB.b是V35.1。    MSB.b= V33+([14]-1+4)/8    = V33+17/8    = V33+2，余数为1    = V35.1    (4)指令应用如下。    例6-19分析图6-66所示的程序当I0.0接通时运行的结果。

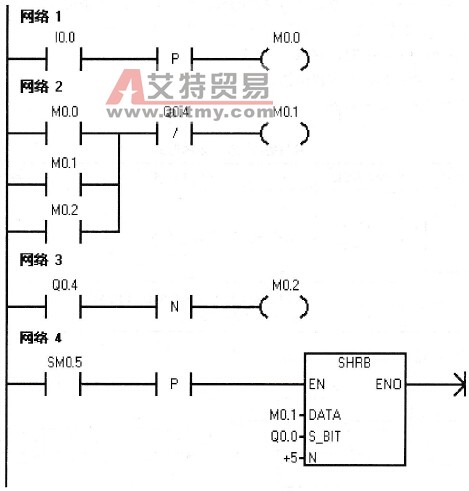

    图6-66    例6-19的控制程序
