S7-200 PLC整数、双整数、实数、16进制数和ASCII码的

    (1)指令功能：在PLC和外围设备通信时，比如PLC和变频器通信，PLC发给变频器的数据通常要转换成ASCII码，而变频器发给PLC的数据，需要转换成16进制数，才能进行显示和运算，不能直接显示ASCII码。所以这部分指令就是在这些场合进行应用。其中ITA是整数转换成ASCII码，DTA是双整数转换成ASCII码，RTA是实数转换成ASCII码。    (2)指令的形式及操作数见表6-49。    表6-49    整数、双整数、实数、16进制数和ASCII码的互相转换

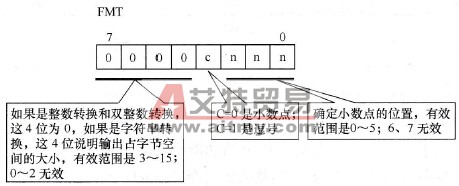

    (3)指令说明如下。    ①输入数据。这3条指令分别是整数输入、双整数输入和实数输入，输入的数值范围不同。    ②输出数据。输出数据必须是字节的格式，整数转换成ASCII码，输出占8个字节；双整数转换成ASCII码，输出占12个连续的字节；实数转换成ASCII码，输出占3～15个字节。    ③格式数据(FMT)是一个字节，主要确定小数点/逗号的形式和位置，以及输出占用字节的个数。具体含义见图6-81。    图6-81    FMT含义
