S7-200 PLC逻辑取反操作指令

    (1)指令名称：逻辑取反操作。INV_B字节取反操作、INV_W字取反操作、INV_DW双字取反操作。    (2)指令的形式和操作数：见表6-40。    表6-40    逻辑取反操作指令
    (3)指令功能：对输入字节IN执行按位取反操作，并将结果载入内存位置OUT，如图6-68所示。

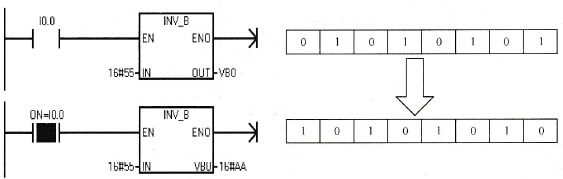

    图6-68    逻辑取反操作结果示意图    在图6-68中，接通I0.0，则原VB0中的数据按位取反（由01010101取反变为10101010），如果对于取反操作再加1，就是求这个数的相反数，如图6-69所示。

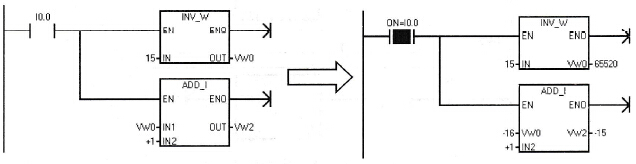

    图6-69    求数的相反数程序    在图6-69中先对VWO中的数据取反再进行加1，接通I0.0程序运行后的结果是使得原来的数15变为-15。    (4)指令应用如下。    例6-20两个数相减，求绝对值。    分析：两个数相减，差可能是正的，也可能是负的，如果是正数，就取其差，如果是负数，就取它的相反数，控制程序如图6-70所示。
    图6-70    例6-20的控制程序    例6-21有16个灯，开始时是1、3、5、7…亮，隔1秒是2、4、6、8…亮。如此交替进行。编写控制程序。    分析：可以先传送H55给QW0，然后对QW0进行取反操作，程序如图6-71所示。

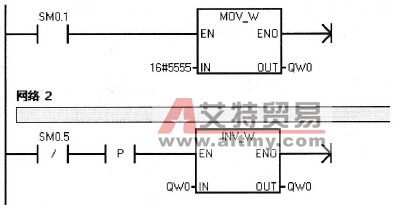

    图6-71    例6-21的控制程序
