S7-200 PLC 16进制数和ASCII码的转换指令

    (1)指令的格式，ATH：ASCII码转换成16进制数，HTA：16进制数转换成ASCII码，具体信息见表6-50。    表6-50    16进制数和ASCII码的转换
    (2)指令说明：ATH指令的功能时把从IN端输入的ASCII码转换成16进制数，转换的结果存放在OUT端指定的存储器。LEN指ASCII字符的长度，最大可以是255个字符。分析图6-86程序执行的结果。表示以VB0为首的3个字节的ASCII码转换成16进制数，保存在VB10为首的字节寄存器中。

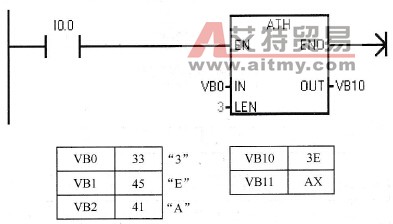

    图6-86    ATH指令应用    艾特贸易网提示：“×”表示半个字节没有改动，还是保持原来的数值。    HTA指令将从输入字节(IN)开始的16进制数字转换成从OUT开始的ASCII字符。欲转换的16进制数字位数由长度( LEN)指定，可转换的最大16进制数字位数为255。    分析图6-87中程序执行的结果：该程序的执行结果表示把VB10 VB11中存放的4位16进制数转换成ASCII码，存放在VB20开始的4个字节存储器中。

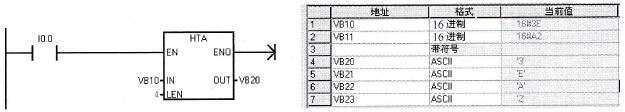

    图6-87    HTA指令应用
