S7-200 PLC编码指令

    (1)指令名称和格式：编码指令，ENCO，操作数见表6-52。    表6-52    编码指令
    (2)指令的功能：指令将输入字(IN)最低位的位数写入输出字节(OUT)的最低“半字节”（4个位）中，如图6-92和图6-93所示。QW0的最低位是Q1.4置1，所以输出QB0的值为4。
    图6-92    编码指令

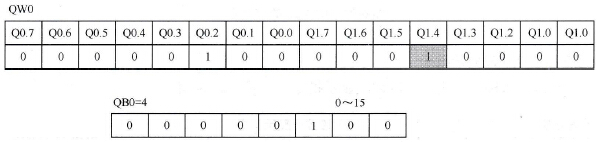

    图6-93    编码指令运行示意图    例6-26电梯中的楼层显示可以用编码指令来编写，假设电梯有10个楼层，电梯从1楼运行到10楼，分别把I0.0～10.7和I1.0～I1.1依次接通。要求显示的数字是1～10，编写控制程序。    分析：电梯运行到每个楼层，只有一个楼层开关能够接通，假设I0.0～I0.7对应1～8层，I1.0～I1.1对应9～10层，电梯在运行的过程中，能显示相应的楼层数。对应的关系见表6-53。程序如图6-94所示。    表6-53    电梯楼层数对应关系

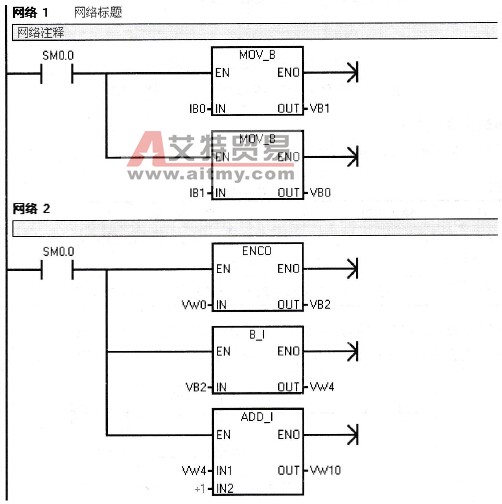

    图6-94    例6-26的控制程序
