S7-200 PLC逻辑异或指令

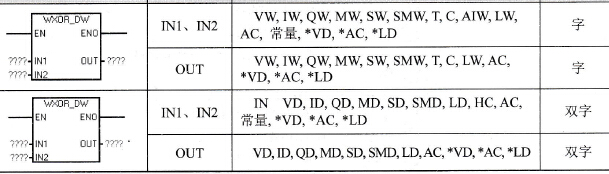

    (1)指令名称：逻辑取异或操作。WXOR_B字节取异或操作、WXOR_W字取异或操作、WXOR_DW双字取异或操作。逻辑异或操作规律：相同取0，相异取1，即1+1=0、1+0=1、0+1=1、0+0=0。    (2)指令的形式和操作数：见表6-43。    表6-43    逻辑异或指令

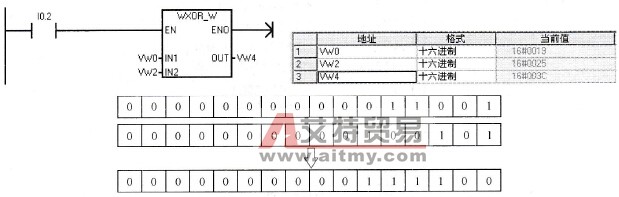

    (3)指令功能：指令对输入端的（字节/字/双字）IN1、IN2执行按位取异或操作，并将结果存放在输出端OUT，如图6-74所示。
    图6-74    逻辑异或指令运算结果与过程    在图6-74中，VW0和VW2按位相异或后，将结果存放到VW4中，从中可以得到规律：任何数和全1异或操作，结果是取反；和全0异或操作，结果是保留原来的数。
