S7-200 PLC七段数码显示指令

    (1)指令名称和格式：七段数码显示指令，格式见表6-54。    表6-54    七段数码显示指令

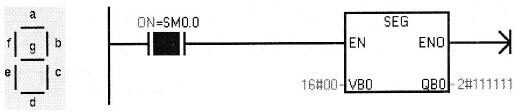

    (2)指令的功能：把数字0～9通过七段数码管显示出来，如图6-95所示。
    图6-95    七段数码管显示    (3)指令应用如下。    例6-27做一个4路抢答器，每一位抢答者台上有一个抢答按钮和一个指示灯。主持人台上有一个开始按钮和一个复位按钮；另外还有一个七段数码管和一个蜂鸣器。抢答规则：当主持人喊开始后（按下了开始按钮），4位抢答者开始抢答，谁先抢到，相应台上的指示灯亮，而且数码管显示他的位号。主持人按了复位按钮，下一循环又可以开始抢答。如果主持人没有喊开始，谁先按下抢答按钮，相应台上的指示灯亮，数码管显示他的位号，同时蜂鸣器发出报警声，表示其违规，主持人按下复位，才能消除。试用PLC编出控制程序。

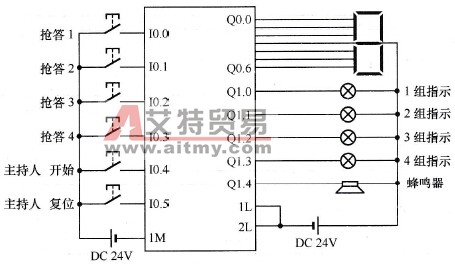

    图6-96    抢答器I/O分配    根据图6-96中的I/O分配，其程序如图6-97所示。

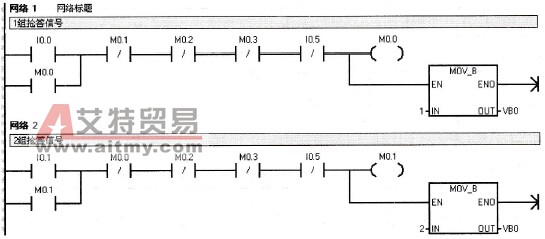

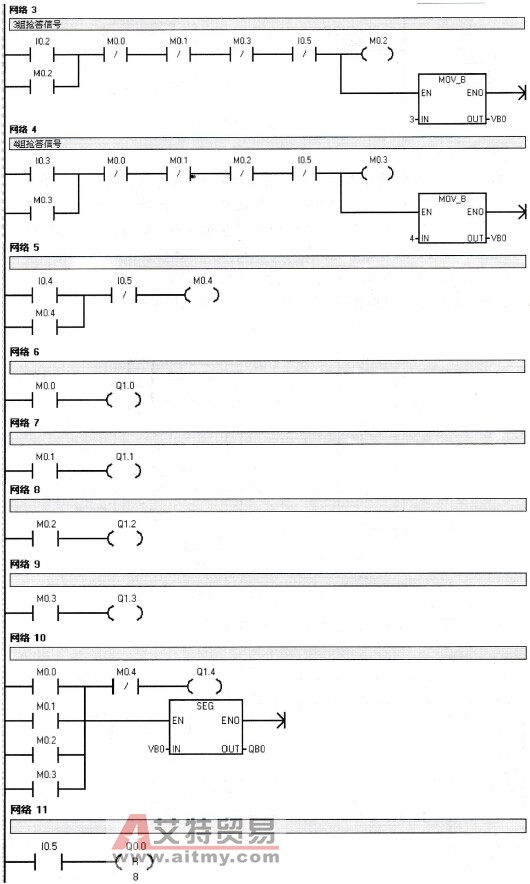

    图6-97    例6-27的控制程序
