S7-200 PLC减1指令

    ①指令名称：减1指令(DEC_B) (DEC_W)和(DEC_DW)。    ②指令的功能：IN-1=OUT。    ③指令的形式和操作数：见表6-22。    表6-22    减1指令的形式和操作数

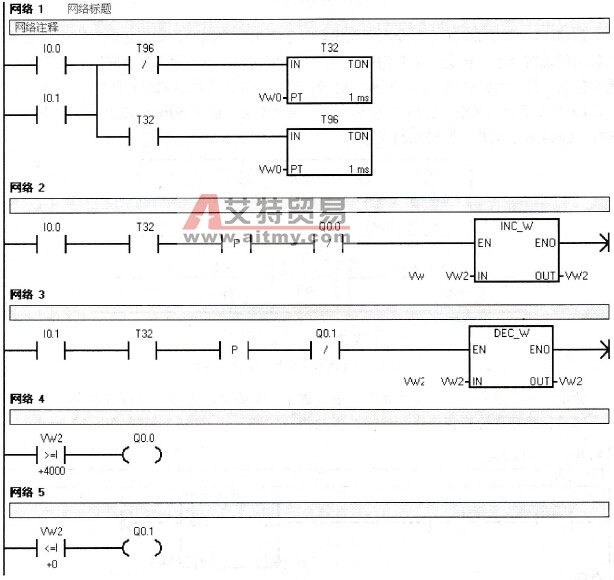

    减1指令的作用是使得输入端的数值减1后在输出端输出，共有3条具体指令，与加1指令一样，读者可参考前面的指令进行练习使用。    下面通过具体的案例来说明这些指令的应用。    例6-11控制要求：在数模转换中，需要一个数字量在0～4000范围内变换，当按下增加按钮时，数据就增加，但最大只增加到4000；当按下减小按钮时，数据就减小，最小只能减小到0。    分析：这个例子在实际中经常要用到，在数模转换中，需要得到连续变化的模拟量时就要用到。根据案例要求，I/O分配如下：I0.0为增加按钮；I0.1为减小按钮；Q0.0到达最大数据时指示灯亮；Q0.1到达最小数据时指示灯亮。在数据变化时，变化的频率我们可以通过定时器做个脉冲信号来进行控制。程序如图6-24所示。

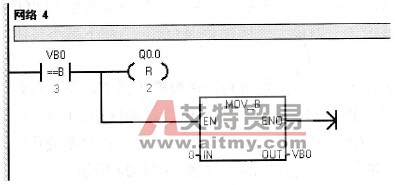

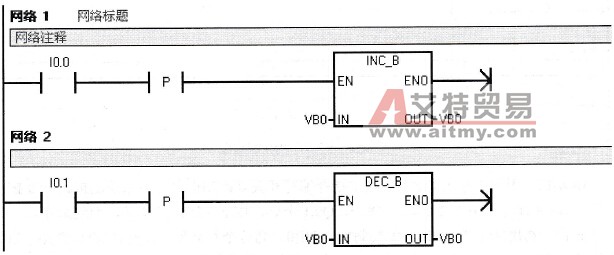

    图6-24    例6-11的控制程序    例6-12用比较指令和加1、减1指令编写开关灯控制程序，要求控制按钮I0.0按下一次，灯Q0.0亮，按下2次，灯Q0.0、Q0.1全亮，按下3次，灯全灭，如此循环。    分析：利用加1指令INC B控制数据VB0，当这个数据等于1时，Q0.0点亮，当数据等于2时，QO.1点亮，当数据等于3时，马上把数据归零，同时把Q0.0、Q0.1复位。控制程序如图6-25所示。
    图6-25    例6-12的控制程序    例6-13 图6-26所示为仓库区及库存显示面板。在两个传送带之间有一个能装100件物品的临时仓库，传送带1将物品送至临时仓库，I0.0为物品进仓感应器，传送带2为物品出仓，I0.1为出仓感应器，面板上的指示灯显示仓库内物品的库存情况，Q0.0表示空仓，Q0.1表示仓库不空，但小于50%，Q0.2为仓库装载超过50%，Q0.3为仓库装载超过90%，Q0.4表示满仓。写出控制程序。

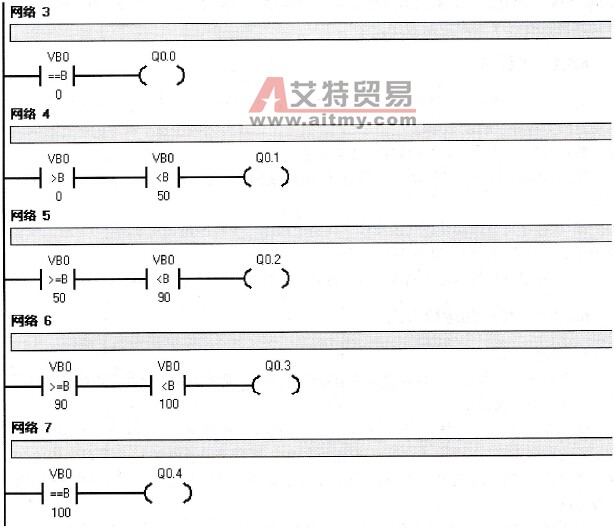

    图6-26    仓库区及库存显示面板示意图    分析：物品进仓，就用加1指令，表示进了一个物品，出仓就用减1指令，表示出了一个物品；然后用比较指令进行比较，驱动相应的指示灯。控制程序如图6-27所示。

    图6-27    例6-13的控制程序
