S7-200 PLC中断程序相关的指令

    中断程序相关的指令如图6-33所示。启用中断(ENI)指令是全局性启用所有附加中断事件进程。禁用中断( DISI)指令则是全局性禁止所有中断事件进程。即当使用ENI指令时就可以启动运行中断程序，当使用DISI指令时禁止所有中断程序的运行。RETI指令可根据先前逻辑条件用于从中断程序中返回。中断连接( ATCH)指令是将中断事件(EVNT)与中断例行程序号码(INT)相联系，并启用中断事件，设置如图6-34所示。中断分离(DTCH)指令用于取消中断事件( EVNT)与所有中断例行程序之间的关联，并禁用中断事件。使用设置如图6-35所示。
    图6-33    中断程序相关的指令

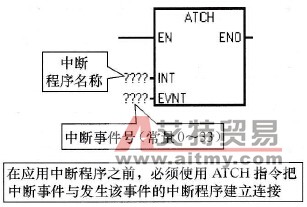

    图6-34    ATCH指令设置

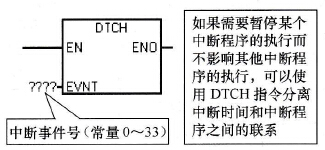

    图6-35    DTCH指令设置   在激活中断程序之前，必须在中断事件和希望在事件发生时执行的程序段之间建立联系。使用“中断连接”指令将中断事件（由中断事件号码指定）与程序段（由中断程序号码指定）联系在一起。可以将多个中断事件附加在一个中断程序上，但一个事件不能同时附加在多个中断程序上。当将一个中断事件附加在一个中断程序上时会自动启用中断。如果用DISI禁用中断指令禁用所有的中断，则每次出现的中断事件均入队等候，直至使用ENI启用中断指令或中断队列溢出重新启用中断。也可以使用“中断分离”指令断开中断事件与中断程序之间的联系，从而禁用单个中断事件。“中断分离”指令使中断返回至非现用或忽略状态。
