S7-200 PLC增加至表格指令

    (1)指令名称：增加至表格指令(AD_T_TBL)，指令形式见表6-57。    表6-57    AD_T_TBL指令
    (2)指令的功能：指令向表格(TBL)中加入数值(DATA)。表格中的第一个数值是表格的最大长度。第二个数值是条目计数（即已经填充了多少个数值），指定表格中的条目数。新数据被增加至表格中的最后一个条目之后。每次向表格中增加新数据后，条目计数加1。表格最多可包含100个条目，不包括指定最大条目数和实际条目数的参数。过度填充表格，则SM1.4被设为1。    (3)指令应用如下。
    图6-103    AD_T_TBL指令程序

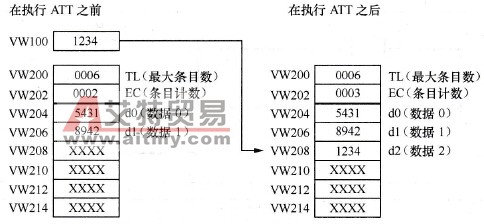

    图6-104    AD_T_TBL指令运行示意图    程序说明：如图6-103程序，首先使VW200为6，说明表格的长度是6，表格的首地址是VW200，所以表格的地址范围就是VW200～VW214，要填充的数据就存放在VW204～VW214中，其中VW200表示表格的大小，VW202表示表格中已经存储的数据。程序的原理如图6-104所示。    例6-28某啤酒自动生产线需要记录每小时生产瓶子的数量，假定每两瓶之间有一定的间隔，试编写一PLC控制程序，将一天24小时中每小时生产的瓶子数量分别记录在VW2～VW48中。    分析：我们可以用一个光电传感器来检测瓶子，当有一个瓶子来时，光电开关接通一次(I0.0)，计数加1，记到1个小时，就把记到的数值保存在一个表格中，然后刷新重新计数。控制程序如图6-105所示。按下I0.1表示开始计数，I0.2表示停止。
    图6-105    啤酒瓶生产记录控制程序
