S7-200 PLC表格查找指令

来源：艾特贸易2017-06-05

简介(1) 指令名称：表格查找指令 (TBL_FIND) ，指令形式见表 6-59 。表 6-59 TBL_FIND 指令 (2) 指令的功能：表格查找 (TBL_FIND) 指令是在表格 (TBL) 中搜索与某些标准相符的数据。如图 6-108 所示，其

    (1)指令名称：表格查找指令(TBL_FIND)，指令形式见表6-59。    表6-59    TBL_FIND指令
    (2)指令的功能：表格查找(TBL_FIND)指令是在表格(TBL)中搜索与某些标准相符的数据。如图6-108所示，其中TBL-定义表格的开始(VW202)，PTN-定义查找的目标（16#3130），INDX-存放查找的结果，CMD-查找的关系（1、2、3、4分别代表：等于=、不等于◇、小于<、大于>）。

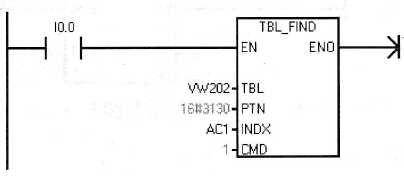

TBL指令程序     图6-108    TBL指令程序    如果要使表格在开始位置查找，在开始查找前，先使INDX清零，然后再查找。当查找到一个后，要继续往下查找，先使INDX加1，然后再查找。如果INDX的数值等于实际填表的数值，说明表格查完，该次查找没有找到符合要求的数据。
