S7-200 PLC子程序的嵌套运行方式

    主程序调用子程序，子程序还可以再调用子程序，这种方式叫做嵌套，最多可以嵌套8层，这种情况下，各个子程序的运行有先后之分。    如图6-29所示的嵌套运行例子中，两个子程序的运行是有先后之分的，从程序中可以看到，要先运行子程序1后才可能去运行主程序2的。我们都知道必须先运行主程序，然后才有可能运行子程序。在本例中运行主程序后，需要先接通I0.0调用子程序1后，当子程序1运行起来后才能去接通I0.1调用子程序2，如果在不运行子程序1的情况下直接接通I0.1，则不会调用子程序2，因为此时子程序1没有运行，故接通的I0.1无效。

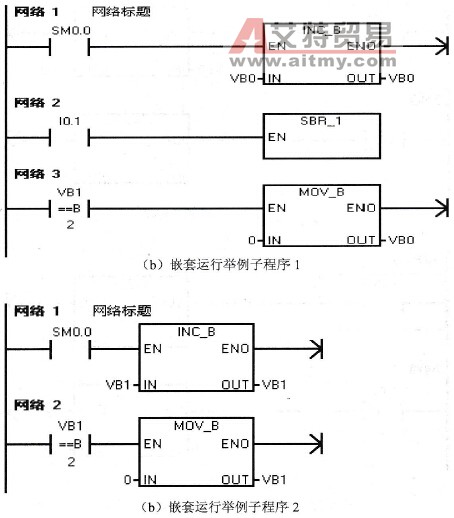

    图6-29    子程序的嵌套进行举例
