S7-200 PLC高速计数器的工作模式

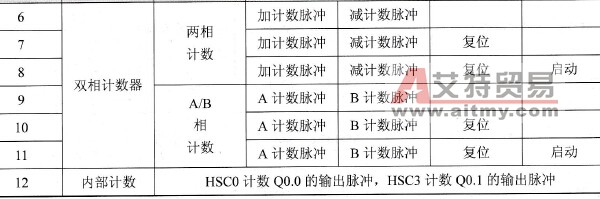

    高速计数器的工作模式可以设置为13种，分别是0～12，不同的模式为每个高速计数器配置固定的输入端，作为高速计数器的脉冲输入、计数方向、启动和复位的控制功能端。同一个计数器的计数模式不同，系统分配的固定输入端的数目和功能不同，具体配置见表6-28所示。    表6-28    高速计数器的工作模式配置表

    艾特贸易网提示：对于相同的计数器操作模式，所有计数器的功能均相同，共有4种基本的计数器模式类型。但并非每一种计数器都支持每种模式。
