S7-200 PLC脉宽调制输出指令(PWM)

    脉宽调制输出(PWM)是提供周期与脉冲宽度可以由用户控制的输出。脉冲也是从Q0.0或者是Q0.1输出，但是脉冲的宽度是可以调整的，如图6-48所示。
    图6-48    脉宽调制输出波形    以上两种输出是同一条指令PLS。指令的形式如图6-49所示。该指令的操作数是常量，只有0或者1，表示从Q0.0或者是Q0.1输出。从图中可以看到，该条指令其形式是比较简单的，但是它的运用就不是那么简单了，指令运行的状态，相关的控制，脉冲的数量、周期等都要有相关的辅助继电器控制。具体见表6-32和表6-33。

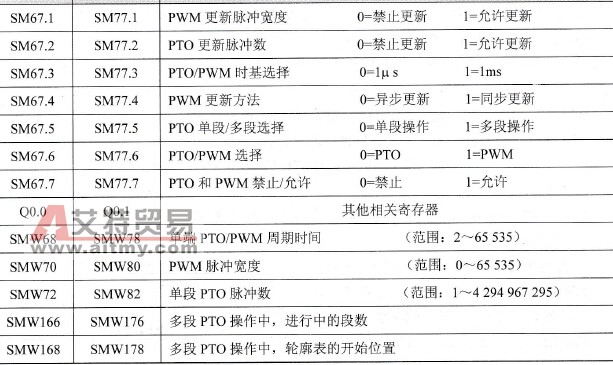

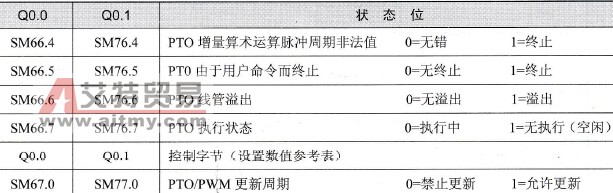

    图6-49    PLS指令形式    表6-32    PLS指令相关辅助继电器信息列表

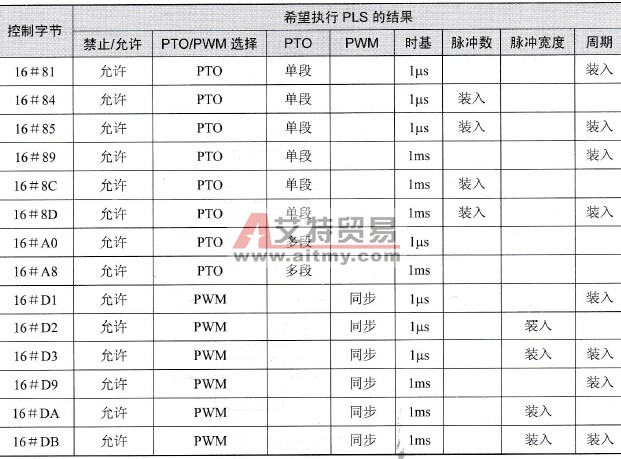

    表6-33    控制字节设置数值参考表
