CC-Link数据通信参数设置
来源:艾特贸易2017-06-05
简介艾特贸易网阐述与 CC-l ink 进行数据通信所需的参数设置。从参数设置到开始数据链接的步骤如下所述。 1 . CPU 参数区和主站模块参数存储器 CPU 参数区和主站参数存储器之间的关系,

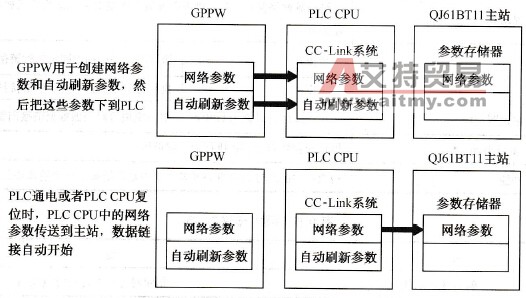

艾特贸易网阐述与CC-link进行数据通信所需的参数设置。从参数设置到开始数据链接的步骤如下所述。 1.CPU参数区和主站模块参数存储器 CPU参数区和主站参数存储器之间的关系,如图8-8所示: (1) CPU参数区 本区用于设置控制PLC系统的基本值和控制CC-link系统的网络参数。 (2)主站参数存储器 本区用于存储CC-link系统的网络参数。如果模块断电或者PLC CPU复位,就擦除网络参数。 图8-8 CPU参数区和主站参数存储器之间的关系 2.从参数设置到数据链接启动的步骤 从参数设置到数据链接启动的步骤,如图8-9所示。
图8-9 从参数设置到数据链接启动的步骤 3.启动数据链接之前的步骤 模块安装到CC-link数据链接启动的步骤如图8-10所示: 4.检查连接状态 用CC-link专用电缆连接好所有模块以后,要验证它们都被正确连接并且数据链接在远程站、本地站、智能设备站上都能正确执行。

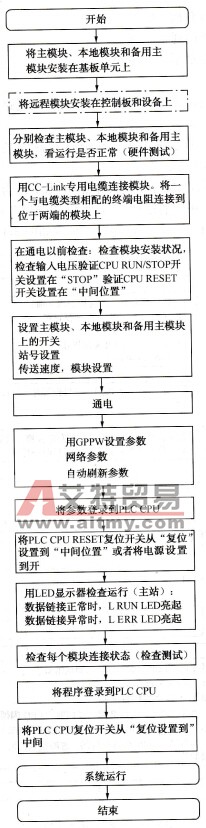

图8-10 模块安装到CC-link数据链接启动步骤 线路测试1检查连接的所有模块的通信状态。 线路测试2检查指定模块的通信状态。 线路测试1和线路测试2都不需要参数设置。 注意: 如果线路测试1发现出错,才进行线路测试2。如果线路测试1的结果正常,就不用进行线路测试2。 (1)检查连接状态,以及和远程站/本地站/智能设备站/备用主站的通信状态(线路测试1),如发现出错,进行线路测试2。 (2)检查与指定的远程站/本地站/智能设备站/备用主站的通信状态(线路测试2)。线路测试2检查数据链接能否与指定的远程站/本地站/智能设备站或备用主站正常进行。 线路测试1步骤如图8-11所示,线路测试2步骤如图8-12所示。

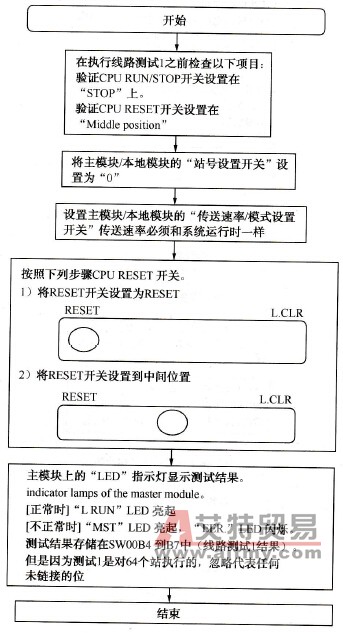

图8-11 线路测试1步骤

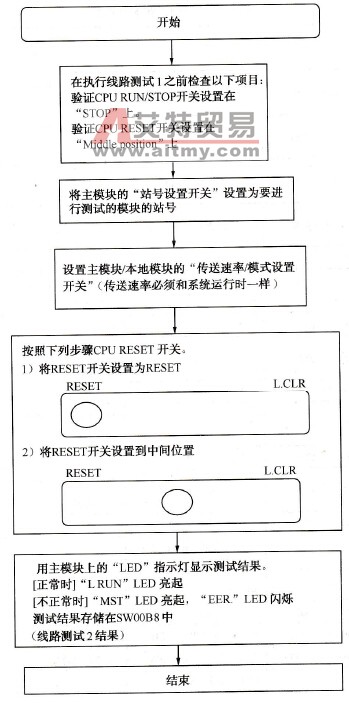

图8-12 线路测试2步骤
