PLC实时监控软件

    (1)通信帧结构    SIEMENS S7-PLC的命令帧结构如图4-8所示。
    图4-8    SIEMENS S7-PLC的命令帧结构    OMRON公司PLC的命令帧结构如图4-9所示。
    图4-9    OMRON公司PLC的命令帧结构    (2)命令结构    ①OMRON公司PLC通信指令    a．读指令RXD（-）。其格式如图4-10所示，其中字符代表的内容如下。    D代表存放接收报文的首地址。    C代表控制字。    N代表指定要读的字段。    b．写指令TXD（-）。其格式如图4-11所示。其中字符代表的内容如下。    S代表存放将要送给口的报文首地址。    C代表控制字。    N代表要发送的字节数。
    图4-10    OMRON读指令RXD（-）图

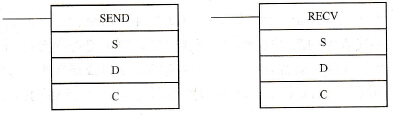

    图4-11    OMRON写指令TXD（-）图    c．其他通信指令。执行SEND指令，把从S开始的C指明的传送字数传到目标节点的目标存储区中，如果被传送的对象为PLC，则该PLC可不编程。接收(RECV)指令，其相应格式如图4-12所示。
    图4-12    OMRON命令结构    图4-12中的字符代表的内容如下。    S：源字首地址，指明从哪个内存区接收数据。    D：目标字首地址，指明所接收的数据存放在哪个内存区。    C：控制字首地址，指明要接收多少字数，从哪个节点接收等信息。执行RECV指令，则接收C指明的节点及字数、S指明的源数据区，存储在D指明的存储区。    ②SIEMENS公司PLC通信指令    a．网络读指令NETR。通过指定的通信口从其他CPU中指定地址的数据区读取最多16个字节的信息，存入本CPU指定地址的数据区。    b．网络写指令NETW。通过指定的通信口把本CPU中指定地址的数据区内容写到其他CPU中指定地址的数据区内，最多可以写16个字节。    c．XMT（发送）和RCV（接收）指令。是自由口通信的核心指令，由于自由口是RS-485半双工通信口，因此发送和接收指令不能同时处于激活状态。    XMT向指定通信口以字节为单位发送一串数据字符，要发送的字符由数据缓冲区指定，一次发送的字符最多为255个。指令执行完成后，会产生一个中断事件（对Port0为中断事件9，对Port1为中断事件26）。XMT指令缓冲区格式如表4-2所示。    表4-2    XMT指令缓冲区格式
    指 令     意 义     T+0     发送字节计数     T+1     数据字节     T+2     数据字节    … 　…     T+255     数据字节     RCV从S7-200 CPU的通信口接收一个或多个数据字节。接收的数据字节保存在接收数据缓冲区内。指令执行完成后，会产生一个中断事件（对Port0为中断事件23，对Port1为中断事件24）。RCV指令缓冲区格式如表4-3所示。    表4-3    RCV指令缓冲区格式     指 令     意 义     T+0     接收字符计数     T+1     数据字节    … 　…     T+255     数据字节
