S7-200 PLC成块移动指令应用

    这一部分指令是将数据从PLC的内存中的一个地方复制到另外一地方，在通信操作时经常会用到。比如我们要把VB0～VB10的数据移动到QB0～QB10，就可以考虑用成块移动字节指令。    艾特贸易网提示：如果是字成块移动，地址要相隔2。如果是双字成块移动，地址要相隔4。    例6-5成块移动字：分析如图6-7所示梯形图的功能。    分析：“网络1”语句分别将常数125、387、286这3个数赋值给MW0、MW2、MW4，“网络2”就是执行成块移动的功能的，是将以MW0为首的3个数值移动到QW0中去，故该程序执行的结果是：QW0、QW2、QW4的值分别是125、387、286。
    图6-7    成块移动字梯形图    例6-6成块移动字节：分析如图6-8所示梯形图的功能。该程序与例6-5类似，所不同的是数据的类型而已。分析方法与例6-5一样。

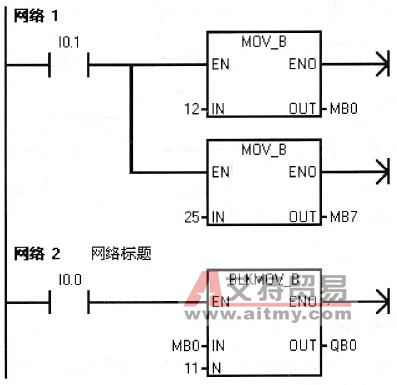

    图6-8    成块移动字节梯形图
