S7-200 PLC整数乘法指令

    ①指令名称：整数乘法指令(MUL)、(MUL_I)和(MUL_DI)。    ②指令的功能：IN1×IN2=OUT。    ③指令的形式和操作数：见表6-18。    表6-18    整数乘法指令的形式和操作数
    ④指令应用如下。    程序如图6-20所示：VW0×VW2=VD4。MUL整数乘法，2个16位的整数相乘，结果是32位。

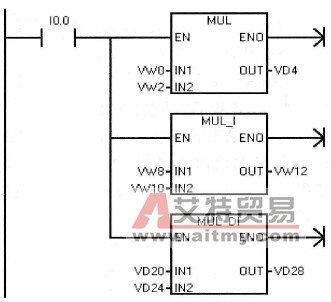

    图6-20    整数乘法指令应用    VW8×VW10=VW12。MUL_L整数乘法，2个16位的整数相乘，结果是16位。    VD20×VD24=VD28。MUL_DI双整数乘法，2个32位的整数相乘，结果是32位。    整数乘法指令包含3条指令，从表6-18中可以看到，这3条指令的区别在于它们的操作数不同，因此在使用时具体要用哪一条指令就是要看其操作数的类型来定。如图6-20所示的应用实例，I0.0为执行条件，后面是跟着乘法的3条指令，可以看到它们的操作数类型是不同的，需要提醒的是，在使用不同操作数寄存器时，如果是16位的寄存器，其地址要相隔2，32位的寄存器地址要相隔4。
