S7-200 PLC交换字节指令应用

    ①指令名称：交换字节指令(SWAP)。    ②指令的功能：将(IN)端输入的字把最高位字节和最低位字节互换，一般要求用脉冲执行。    ③指令的形式和操作数：见表6-13。    表6-13    交换字节指令的指令形式和操作数

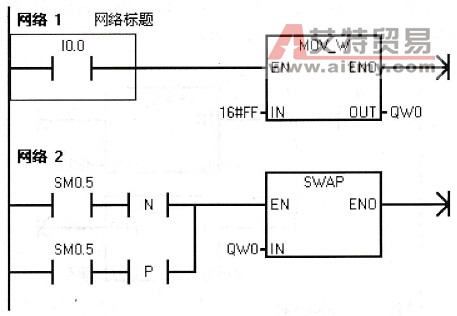

    注意  执行条件一直接通，就不再执行交换。    ④指令应用如下。    例6-7控制要求：有16个指示灯，要求低8位和高8位每隔0.5s交替闪烁。    分析：S7-200没有0.5s的脉冲，我们可以用1s的脉冲在上升沿和下降沿分别起作用，就可以达到0,5s交替闪烁的要求。程序如图6-9所示。
    图6-9    交替指令的应用
