S7-200 PLC步进程序的选择性分支

    当在控制过程中出现几种可能性，但是只执行其中的一种，这时就需要步进控制中的选择性分支，如图5-9所示。
    图5-9    选择性分支控制流程图    程序在执行完S1.0后出现两个分支，也就是两种可能，但是只执行其中之一。如果满足条件I1.0则执行S1.1该分支，往下S1.2一直到结束；若满足条件I1.3，则执行S1.3该分支一直到结束。梯形图如图5-10所示。

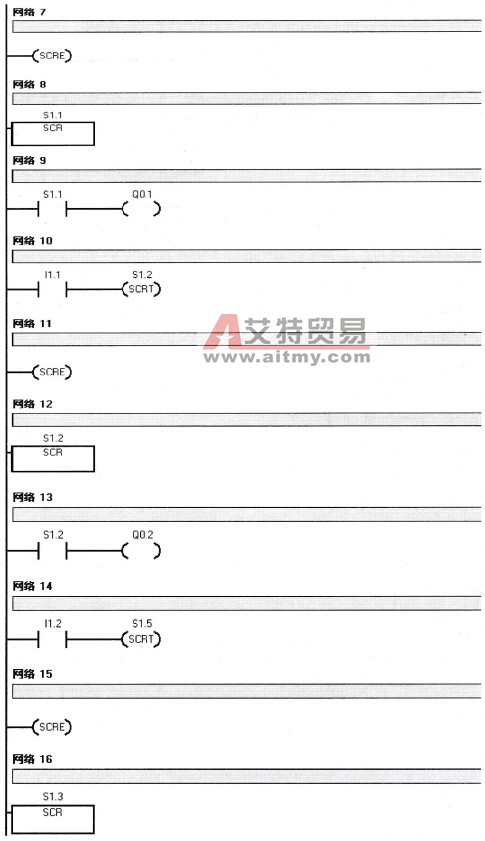

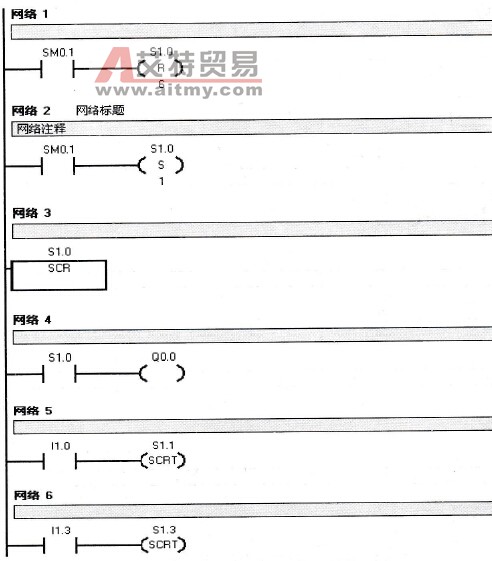

    图5-10    选择性分支应用梯形图
