S7-200 PLC步进程序的并行性分支

    在一个控制程序中，有多种可能，而且每一种可能都要运行，才能执行后面的操作，这种情况可以利用步进控制指令的并行性分支。控制流程图如图5-11所示。这里要特别注意的是，在并行性分支里出现的几种情况，每一种都必须要运行过后才能执行后面的操作。
    图5-11    并行性分支控制流程图    程序在执行完S1.0后出现两个分支，也就是两种可能，当两种可能都执行过后，程序才会往下执行S1.5。梯形图如图5-12所示。

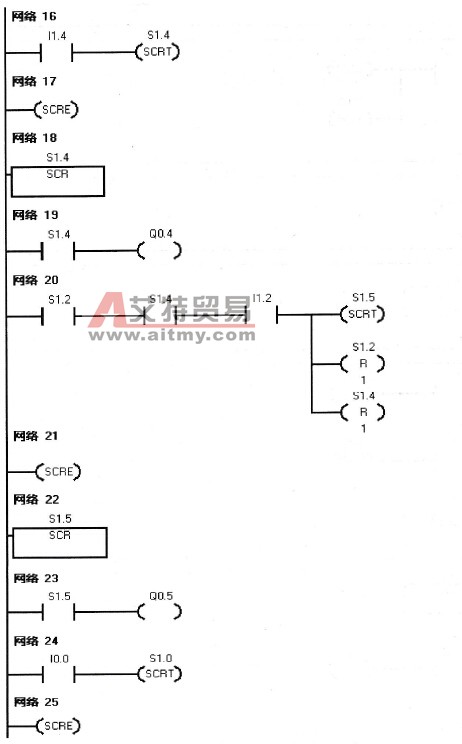

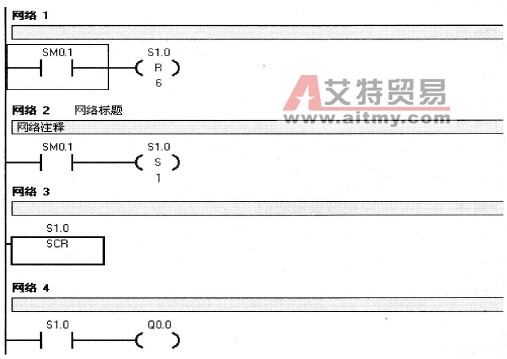

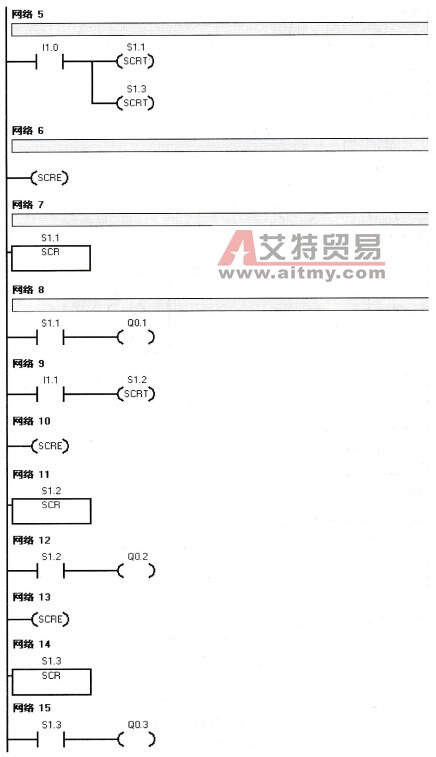

    图5-12    并行性分支应用梯形图
