S7-200 PLC在装饰灯光控制系统中的应用

    在现代生活中，彩色装饰灯作为一种装饰，既可以增强人们的感观，起到广告宣传的作用，又可以增添节日气氛，给人们的生活增添亮丽，用在舞台上增强晚会灯光效果。各种装饰彩灯、广告彩灯越来越多地出现在城市中，在大型晚会中更是一道不可缺少的景观。随着科学技术的进步和人们生活水平的提高，人们对于装饰灯光的要求越来越高。另一方面，随着电子技术的发展，PLC的控制功能越来越强，在人们日常生活中的应用越来越广泛。本节将就PLC在装饰灯光中的控制进行介绍。    一、系统硬件设计    1．控制目标    本实例主要设计一组装饰用灯光，该组装饰灯由8个灯组成，形态如图9-11所示。设计中使用2个按钮，分别用于装饰灯的启动和停止。合上启动按钮后，装饰灯按以下规律显示：1-2-3-4-5-6-7-8-1-2-L，如此循环，周而复始。

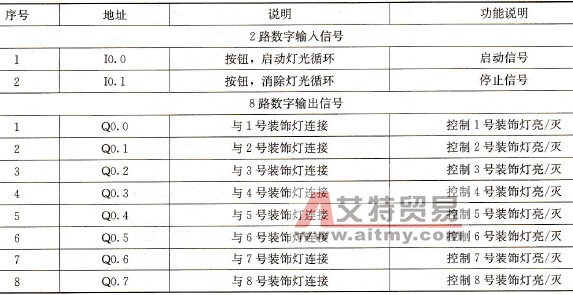

    图9-11    装饰灯控制图    2．输入/输出信号分析    根据前述的控制目标，可知该装饰灯PLC控制系统的输入信号有：系统启动按钮1个，停止按钮1个，共2路输入信号，需2个输入端子。    输出信号：控制8个装饰灯亮的8路数字信号，需8个输出端子。    3．PLC的输入/输出分配表    按照控制要求，可设计如表9 4所示的PLC的输入/输出分配表。    表9-4    PLC输入/输出分配表
    4．PLC选型    根据表9-4所示的输入输出通道数，参看表2-1，本实例中选用的PLC是西门子公司的S7-200系列小型PLC CPU224，该PLC有14个输入端子，10个输出端子，完全可以满足本实例的输入/输出需求。    5．PLC接线图    装饰灯光的PLC的接线图如图9-12所示。

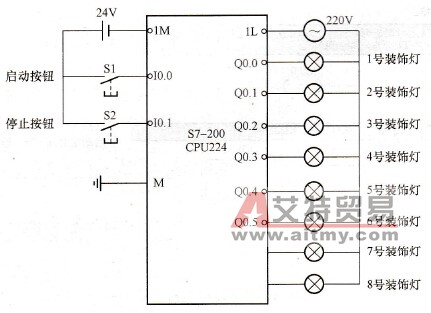

    图9-12    装饰灯光的PLC接线图    二、系统程序设计    根据前述的控制目标，可设计出如图9-13所示的装饰灯光循环控制流程图。    按照9-13所示的装饰灯光的PLC循环控制流程图，可编写出如图9-14所示的装饰灯控制梯形图程序。

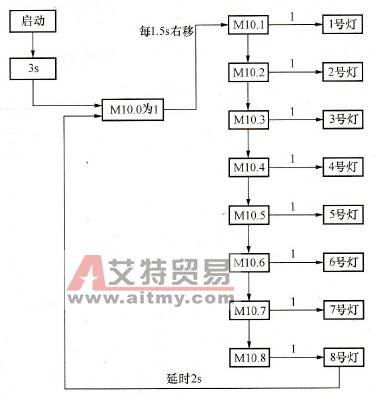

    图9-13    装饰灯循环流程图

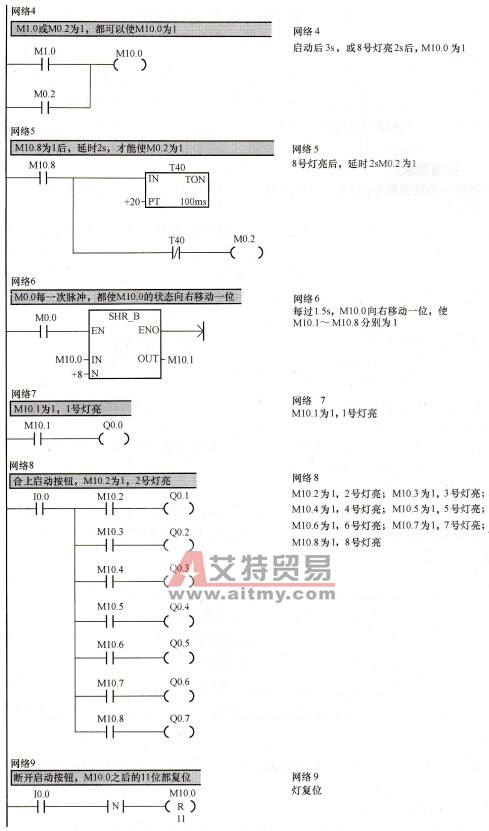

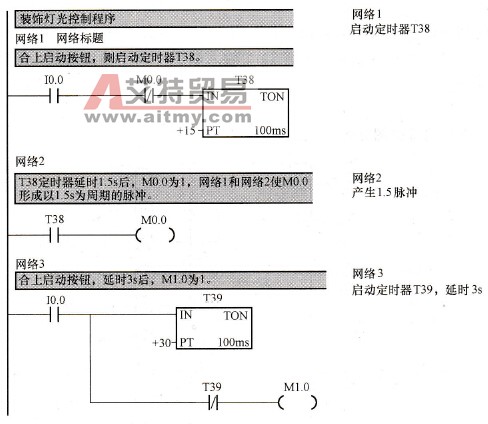

    图9-14    装饰灯控制梯形图
