S7-300与S7-200的EM277之间的PROFIBUS DP通信

来源：艾特贸易2017-06-05

简介S7-300 与 S7-200 通过 EM277 进行 PROFIBUS DP 通信，需要在 STEP7 中进行 S7-300 站组态，在 S7-200 系统中不需要对通信进行组态和编程，只需要将要进行通信的数据整理存放在 V 存储区中，与 S

    S7-300与S7-200通过EM277进行PROFIBUS DP通信，需要在STEP7中进行S7-300站组态，在S7-200系统中不需要对通信进行组态和编程，只需要将要进行通信的数据整理存放在V存储区中，与S7-300的组态EM277从站的硬件I/O地址相对应就可以了。    (1) Install New GSD    选中STEP7硬件组态窗口中的菜单Options>lnstall New GSD，、导入SIEM089D.GSD文件，安装EM277从站配置文件，如图7-11所示。

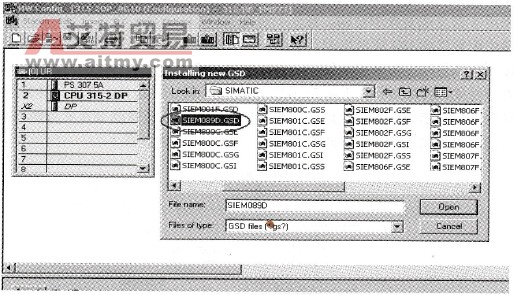

    图7-11    Install New GSD    找到有EM277的GSD文件在SIMATIC文件夹，选SIEM089D.GSD文件，如图7-12所示。

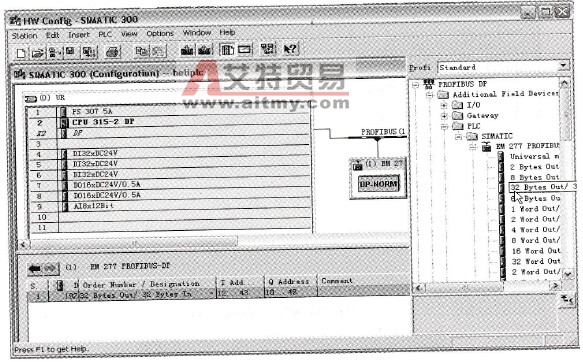

选SIEM089D．GSD文件     图7-12    选SIEM089D．GSD文件    (2)选择通信字节数    导入GSD文件后，在右侧的设备选择列表中找到EM277从站，PROFIBUS DP>Additional Field Devices>PLC>SIMATIC>EM277，并且根据您的通信字节数，选择一种通信方式，本例中选择了32字节入/32字节出的方式，如图7-13所示。    (3)设置站地址    EM277上的拨位开关设定要与EM277从站组态的站地址一致，这里都设为1，双击EM277从站图标打开EM277 PROFIBUS-DP属性对话框，站地址设为1，如图7-14所示。
选择EM277通信方式     图7-13    选择EM277通信方式

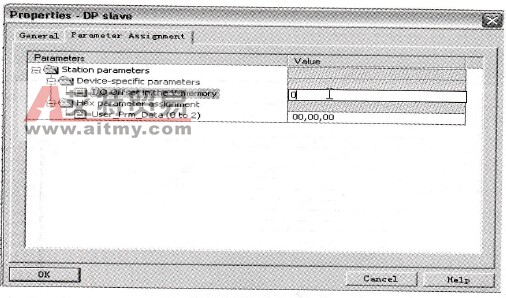

    图7-14    PROFIBUS-DP属性对话框    (4)设置I/O Offset in the V-memory    I/O Offset in the V-memory设为0，表示S7-200通信变量从vb0开始，如图7-15所示。    (5)下载硬件配置    组态完系统的硬件配置后，将硬件信息下载到S7-300的PLC中，如图7-16所示。
配置I/O Offset in the V-memory     图7-15    配置I/O Offset in the V-memory

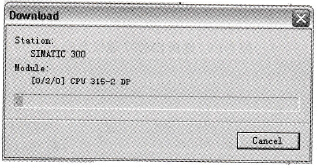

    图7-16    硬件信息下载    (6)测试数据交换    S7-300的硬件下载完成后，将EM277的拨位开关拨到与以上硬件组态的设定值一致，在S7-200中编写程序将进行交换的数据存放在VB0～VB63，对应S7-300的PQB18～PQB59和PIB12～PIB43，打开STEP7中的变量表（如图7-17所示）和STEP7 MicroWin32的状态表进行监控，它们的数据交换结果如图7-18和图7-19所示。

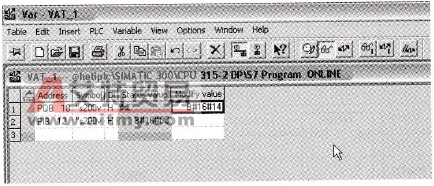

    图7.17    打开STEP7中的变量表

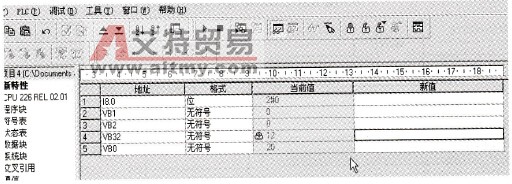

数据交换结果1     图7-18    数据交换结果1

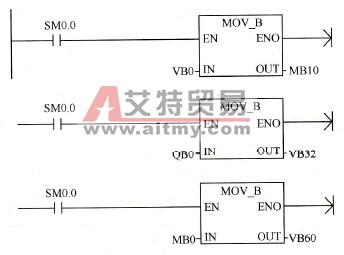

    图7-19    数据交换结果2    VB0～VB31是S7-300写到S7-200的数据，VB32～VB63是S7-300从S7-200读取的值。EM277上拨位开关的位置一定要和S7-300中组态的地址值一致。为了便于控制和监视，在S7-200中将VB0～VB16送到MB10～MB26、QB0～QB6送到VB32～VB38，MB0～MB4送到MB60～MB64。部分程序如图7-20所示。

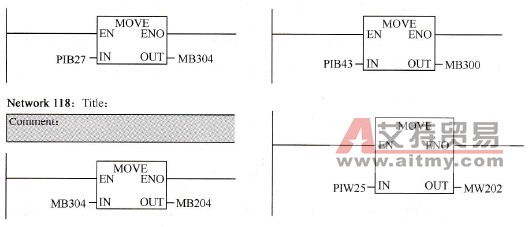

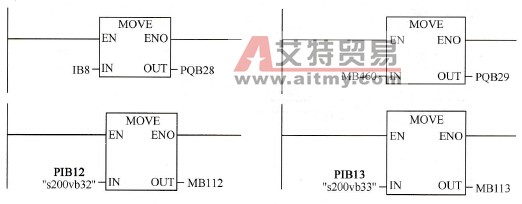

S7-200通信程序     图7-20    S7-200通信程序    对S7-300编程，将IB8送到PQB28, MB460送到PQB29，如图7-21和图7-22所示。则S7-300的IB8对应S7-200的MB20, S7-300的MB460对应S7-200的MB21；PIB12送到MB112，PIB132送到MB113，PIB14送到MB114，PIB15送到MB115，PIB272送到MB304，则S7-200的QB0对应S7-300的MB112，则S7-200的QB1对应S7-300的MB113，则S7-200的QB2对应S7-300的MB114，则S7-200的QB3对应S7-300的MB115。
S7-300通信程序1     图7-21    S7-300通信程序1

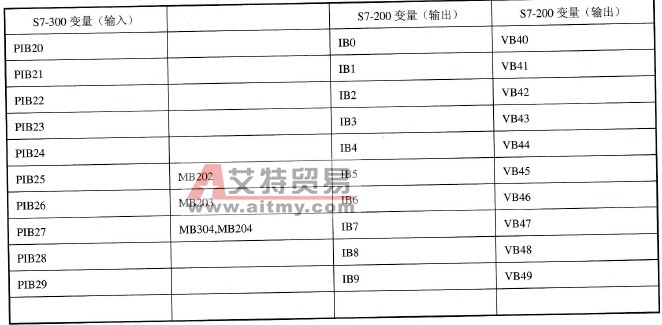

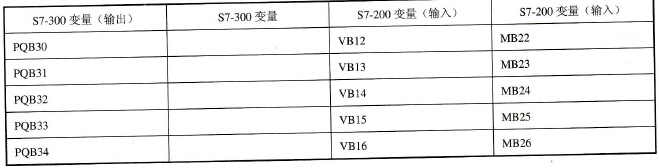

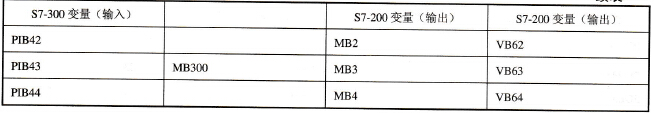

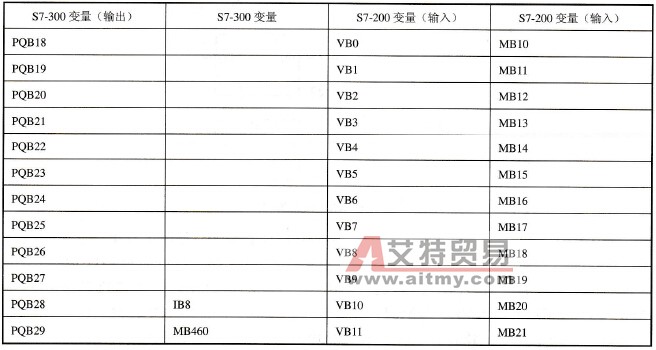

S7-300通信程序2     图7-22    S7-300通信程序2    (7) S7-300和S7-200变量关系表    详细S7-300和S7-200变量关系见表7-2、表7-3、表7-4和表7-5。    表7-2    S7-300和S7-200变量关系1

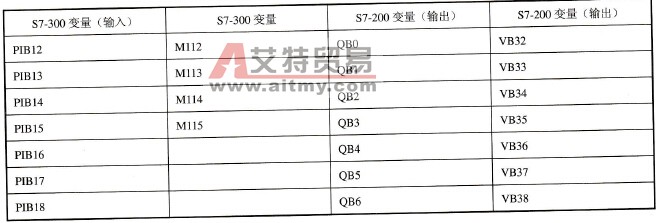

    表7-3    S7-300和S7-200变量关系2
    表7-4    S7-300和S7-200变量关系3
    表7-5    S7-300和S7-200变量关系4

    通过PROFIBUS DP总线，在主站S7-300上操作PQB变量，就相当于操作S7-200上的MB变量，再通过S7-200上的MB变量，控制S7-200的输出。S7-200的QB，MB，IB，DB先送到S7-200的VB，再通过PROFIBUS DP总线送给S7-300的PIB变量。
