S7-200 PLC的红、绿灯循环显示编程实例

    (1)控制要求    使用顺序控制结构，编写出实现红、绿灯循环显示的程序（要求循环间隔时间为1s）。    根据控制要求首先画出红绿灯顺序显示的功能流程图，如图5-18所示。启动条件为按钮I0.0，步进条件为时间，状态步的动作为点红灯，熄绿灯，同时启动定时器，步进条件满足时，关断本步，进入下一步。

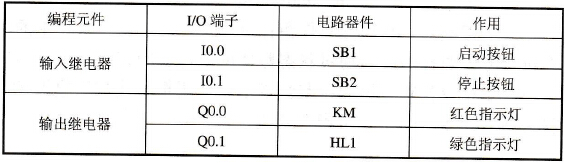

    图5-18    流程图    (2) PLC地址分配    编程元件的地址分配见表5-3。    表5-3    编程元件的地址分配

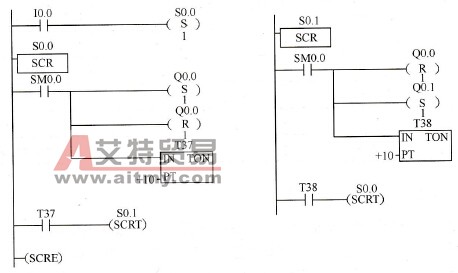

    (3)控制系统软件设计    根据地址分配，梯形图程序如图5-19所示。
    图5-19    红、绿灯循环显示梯形图    当I0.0输入有效时，启动S0.0，执行程序的第一步，输出Q0.0置1（点亮红灯），Q0.1置0（熄灭绿灯），同时启动定时器T37，经过1s，步进转移指令使得S0.1置1，S0.0置0，程序进入第二步，输出点Q0.1置1（点亮绿灯），输出点Q0.0置0（熄灭红灯），同时启动定时器T38，经过1s，步进转移指令使得S0.0置1，S0.1置0，程序进入第一步执行。如此周而复始，循环工作。
