STEP 7的故障诊断

    可以在管理器中用“View>Online”打开在线窗口。查看是否有CPU显示诊断符号。    (1)模块信息在故障诊断中的应用    建立在线连接后，在管理器中选择要检查的站，执行菜单命令“PLC>Diagnostics/Settings>Module Information”，显示该站中CPU模块的信息。如图5-38所示，诊断缓冲区(Diagnostic Buffer)标签页中，给出了CPU中所发生事件一览表。
    图5-38    CPU模块的在线模块信息窗口    图中最上面的事件是最近发生的事件。因编程错误造成CPU进入STOP模式，选择该事件，并单击“Open Block”按钮，将在程序编辑器中打开与错误有关的块，显示出错的程序段。    (2)用快速视窗和诊断视窗诊断故障    管理器中选择要检查的站，用命令“PLC>Diagno stics/S ettings>Hardware Diagnose”打开CPU的硬件诊断快速视窗(Quick View)，显示该站中的故障模块，如图5-39所示。用命令“Option>Customize”，在打开对话框的“View”标签页中，激活“诊断时显示快速视窗”。

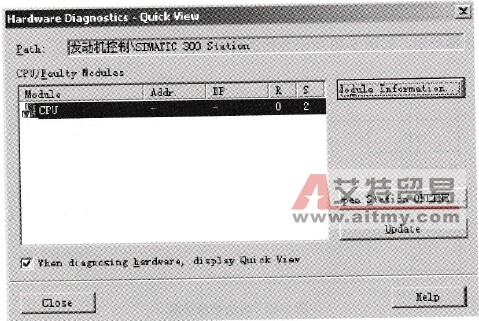

    图5-39    CPU的硬件诊断快速视窗    诊断视窗实际上就是在线的硬件组态窗口。在快速视窗中单击“Open Station Online”（在线打开站）按钮，打开硬件组态的在线诊断视窗。    在管理器中与PLC建立在线连接。打开一个站的“Hardware”对象，可以打开诊断视窗。诊断视窗显示整个站在线的组态。用命令“PLC>Modulelnformation”查看其模块状态。
