S7-300的脉冲发生器编程实例

来源：艾特贸易2017-06-05

简介(1) 控制要求。用定时器可构成脉冲发生器，用了两个定时器产生频率占空比均可设置的脉冲信号。图 5-41 为脉冲发生器的时序图。当输入 I0.0 为 1 时，输出 Q0.0 为 1 或 0 交替进行，脉冲

    (1)控制要求。用定时器可构成脉冲发生器，用了两个定时器产生频率占空比均可设置的脉冲信号。图5-41为脉冲发生器的时序图。当输入I0.0为1时，输出Q0.0为1或0交替进行，脉冲信号的周期为3s，脉冲宽度为1s。

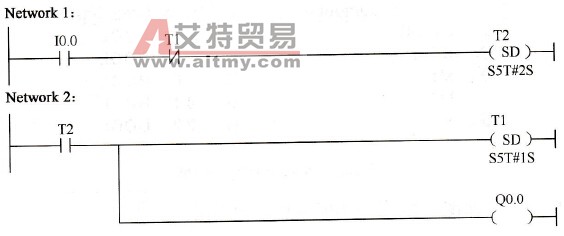

    图5-41    脉冲发生器的时序图    (2)设计梯形图。如图5-42所示为脉冲发生器梯形图。
    图5-42    脉冲发生器梯形图
