S7-300的顺序循环执行程序编程实例

来源：艾特贸易2017-06-05

简介(1) 控制要求。当 X0 接通，灯 Y0 亮；经 5s 后，灯 Y0 灭，灯 Y1 亮；经 5s 后，灯 Y1 灭，灯 Y2 亮，再过 5s 后，灯 Y2 灭，灯 Y0 亮，按此顺序循环，其时序图如图 5-43 所示。 (2) 设计梯形图

    (1)控制要求。当X0接通，灯Y0亮；经5s后，灯Y0灭，灯Y1亮；经5s后，灯Y1灭，灯Y2亮，再过5s后，灯Y2灭，灯Y0亮，按此顺序循环，其时序图如图5-43所示。    (2)设计梯形图。如图5-44所示为顺序循环梯形图。
顺序循环执行时序图     图5-43    顺序循环执行时序图

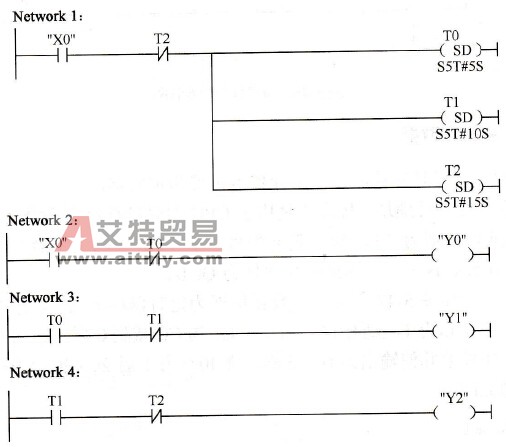

    图5-44    顺序循环梯形图
