STEP 7建立符号表

    (1)建立符号表    在SIMATIC Manager中，单击“S7 program”对象，然后双击“Symbol”对象，打开符号编辑器，如图5-29所示。共享符号（全局符号）在符号表中定义，可供程序中所有的块使用。在程序编辑器中用“View>Display with>Symbolic Representation”选择显示方式。
    图5-29    打开符号编辑器    (2)生成与编辑符号表    CPU将自动地为程序中的全局符号加双引号，在局部变量的前面自动加“#”号。生成符号表和块的局域变量表时不用为变量添加引号和#号。生成符号表如图5-30所示。    数据块中的地址（DBD，DBW，DBB和DBX）不能在符号表中定义。应在数据块的声明表中定义。

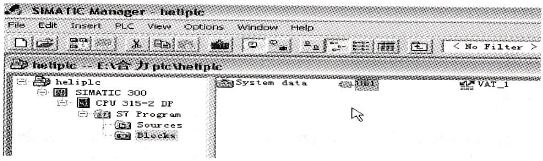

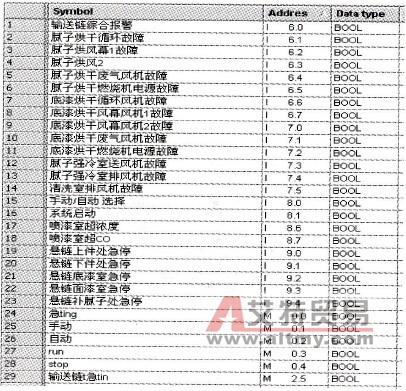

    图5-30    符号表    (3)打开组织块OB1    单击“Blocks”对象，然后双击OB1对象，打开组织块OB1，开始梯形图输入。逻辑块包括组织块OB、功能块FB和功能FC，如图5-31所示。

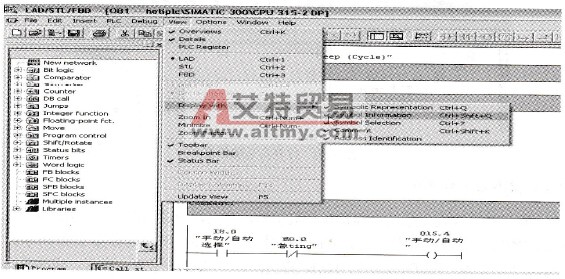

    图5-31    打开组织块OB1    (4)打开或关闭符号    菜单命令“View>Display>Symbol information”用来打开或关闭符号信息，如图5-32所示。
    图5-32    打开或关闭符号
