S7-300的利用功能块实现时钟脉冲发生器编程实例

来源：艾特贸易2017-06-05

简介(1) 控制要求。使用定时器实现自由设定时钟脉冲发生器功能（脉冲占空系数 1 ： 1 ）。 (2) FC1 变量声明表，如图 5-49 所示。图 5-49 FC1 变量声明表 (3) FC1 梯形图程序，如图 5-50 所示。

    (1)控制要求。使用定时器实现自由设定时钟脉冲发生器功能（脉冲占空系数1：1）。    (2) FC1变量声明表，如图5-49所示。

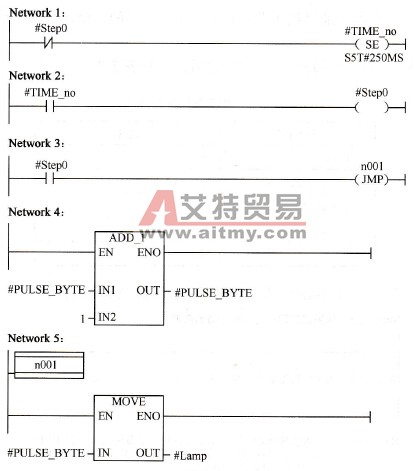

    图5-49    FC1变量声明表    (3) FC1梯形图程序，如图5-50所示。
    图5-50    FC1梯形图    (4) OB1调用梯形图程序，如图5-51所示。
    图5-51    OB1调用梯形图程序
