STEP 7-Micro/WIN32的系统组态

    常用的系统组态包括设置数字量和模拟量输入滤波、设置脉冲捕捉，配置数字量输出表、定义存储器保持范围、设置CPU密码、设置通信参数、设置模拟电位器、设置高速计数器，以及设置高速脉冲输出等。    (1)设置数字量输入滤波    对于来自工业现场输入信号的干扰，可以通过对S7-200CPU单元上的全部或部分数字量输入点合理地定义输入信号延迟时间，就可以有效地抑制或消除输入噪声的影响。这就是设置数字量输入滤波器。输入延迟时间的范围为0.2～12.8ms，系统的默认值是6.4ms。进入设置数字量输入滤波器窗口，可以在引导条中单击“程序块”按钮，也可以使用菜单命令View>System Block，选择“Input Filters”选项，进入设置窗口，如图5-2所示。    (2)设置模拟量输入滤波（适用机型：CPU222、CPU224. CPU226）    如果输入的模拟量信号是缓慢变化的信号，可以对不同的模拟量输入采用软件滤波的方式。进入设置模拟量输入滤波器窗口的方式可以在引导条中单击“程序块”按钮，也可以使用菜单命令View>System Block，选择“Analog Input Filters”选项，进入设置窗口，如图5-3所示。有3个参数需要设定：选择需要进行数字滤波的模拟量输入地址，设定采样次数和设定死区值。系统默认参数为：选择全部模拟量输入，采样次数为64（滤波值是64次采样的平均值），死区位为320（如果模拟量输入位与滤波位的差值超过320，滤波器对最近的模拟量输入值的变化将是一个阶跃函数）。    (3)设置脉冲捕捉    如果在两次输入采样期间，出现了一个小于一个扫描周期的短暂脉冲，在没有设置脉冲捕捉功能时，CPU就不能捕捉到这个脉冲信号。

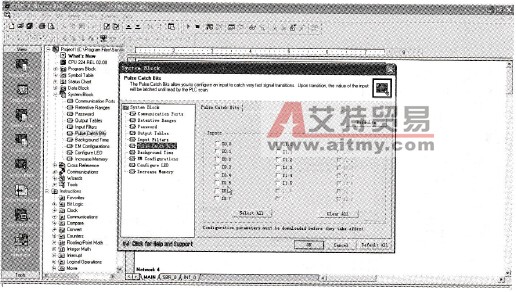

    图5-2    设置数字量输入滤波器窗口    设置脉冲捕捉功能的方法是：首先正确设置输入滤波器的延迟时间，使脉冲信号不能被滤除，再使用菜单命令View>System Block，选择“Pulse Catch Bit"选项，进入设置脉冲捕捉功能窗口，如图5-4所示。系统的默认状态为所有的输入点都不设脉冲捕捉功能。

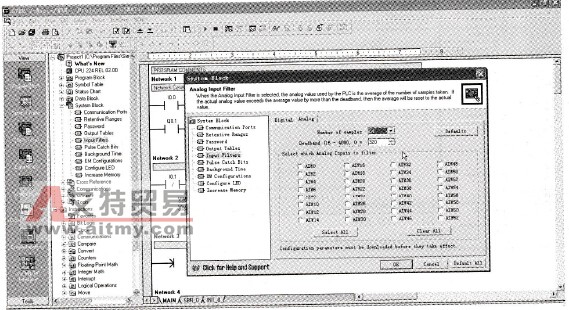

    图5-3    设置模拟量输入滤波器窗口    (4)配置数字量输出表    S7-200在运行过程中可能遇到由RUN模式转到STOP模式的情形，在已经配置了数字量输出表功能时，就可以将数字量输出表复制到各个输出点，使各个输出点的状态或变为由数字量输出表规定的状态，或者保持转换前的状态。数字量输出表如图5-4所示。    在图5-5中，只选择了一部分输出点，当系统由RUN模式转换到STOP模式时，在表中选择的点就被置为1状态，其他点被置为0状态。如果选择“Freeze Outputs”选项，则不复制输出表，所有的输出点保持转换前的状态不变。系统的默认设置为所有的输出点都保持转换前的状态。

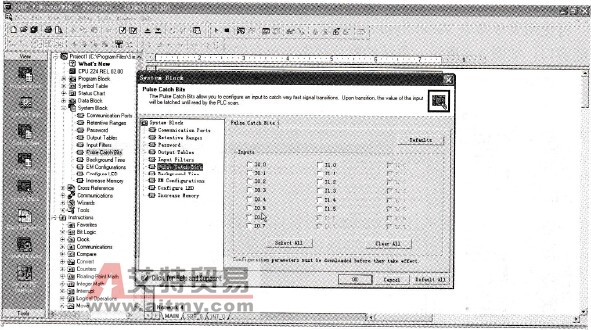

    图5-4    设置脉冲捕捉窗口
    图5-5    数字量输出表    (5)定义存储器保持范围    在S7-200中，可以用编程软件来设置需要保持数据的存储器，以防止出现电源掉电的意外情况，可能丢失一些重要的数据。    当电源掉电时，在存储器V、M、C和T中，最多可以定义6个需要保持的存储器区。对于M，系统的默认值是MB0～MB13不保持；对于定时器T，只有TONR可以保持；对于定时器T和计数器C，只有当前值可以被保持，而定时器状态位和计数器位是不能被保持的。    定义存储器保持范围的操作方法：进入System Block(系统块)后，单击“Retentive Ranges”（可保持范围）选项，进入图5-6所示的设置窗口。

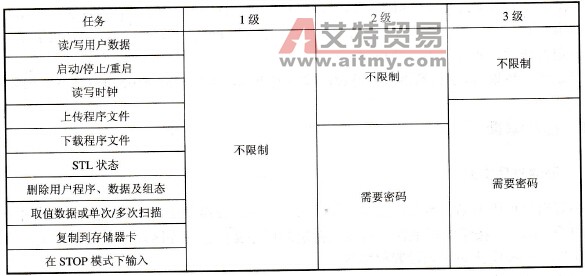

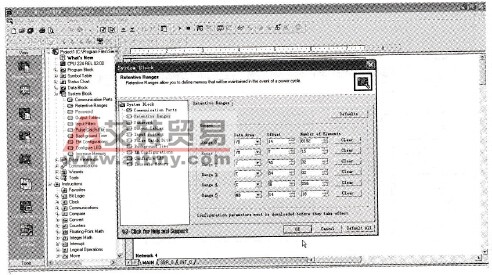

    图5-6    定义存储器保持范围    (6)设置CPU密码    CPU的密码保护作用是限制某些存取功能。在S7-200中，对存取功能提供了3个等级的限制，系统的默认状态是1级（不受任何限制）。S7-200的存取功能限制见表5-2。    表5-2    S7-200 CPU的存取功能限制
    在设置密码时，可进入到System Block（系统块），单击“Password（密码）”按钮，出现如图5-7所示的窗口，首先选择限制级别，然后输入并确认CPU密码。    如果在设置密码后又忘记了密码，无法进行受限制的操作，只有清除CPU存储器，重新装入用户程序。    清除CPU存储器的方法是：在STOP模式下，重新设置CPU为厂家出厂设置的默认值（CPU地址、波特率和时钟除外）。选择菜单命令PLC>Clear，弹出“清除”对话框，选择“ALL”选项，再单击“OK”按钮。如果已经设置了密码，则弹出密码授权对话框，输入Clear，就可以执行全部清除(Clear All)的操作。由于密码是同程序一起存储在存储器卡中的，最后还要重写存储器卡，才能从程序中去掉遗忘的密码。

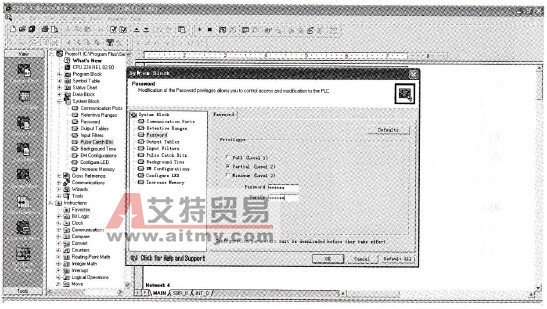

    图5-7    设置CPU密码    (7)设置模拟电位器    在S7-200的CPU主机上，有一个（CPU221和CPU222）或两个模拟电位器(CPU224和CPU226)，SMB28中的数值对应模拟电位器0的位置，SMB29中的数值对应模拟电位器1的位置，用小螺丝刀旋转模拟电位器时，SMB28或SMB29中的数值同时也在变化，数值变化范围为0～255，顺时针旋转，当前值增加，逆时针旋转，当前值减少。可利用模拟电位器更改定时器、计数器的设定值或当前值。    对于通信参数、高速计数器和高速脉冲输出的组态，可以在SIEMENS网站查阅相关资料。
