S7-200 PLC实数到ASCII码转换指令RTA及应用实例

    指令格式如图4-55所示，由图可以看出，它有2个数据输入端及1个输出端：
    图4-55    实数到ASCII码转换指令    ①IN：实数数据输入。    ②FMT：转换精度或转换格式（小数位的表示方式）。    ③OUT：连续3～15个输出字节的首地址。    当允许输入EN有效时，把整数输入数据IN，根据FMT指定的转换精度，转换成始终是8个字符的ASCII码，并将结果送到首地址为OUT的8个连续字节存储单元。    FMT的定义如下：

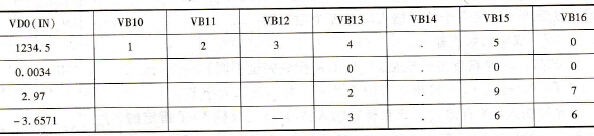

    在FMT中，高4位SSSS表示OUT为首地址的连续存储单元的字节数，SSSS=3~15。C为小数点的表示方式：C=0时，用小数点来分割整数和小数；C=1时，用逗号来分割整数和小数。nnn表示在首地址为OUT的连续字节中小数的位数，nnn=000~101，小数部分的对位方式为右对齐。    【例】  指令：RTA VD0，VB10，2#0110 0010。表明在FMT精度控制字中在SSSS=0110（6个字节），C=0，nnn=010（小数两位），用小数点进行格式化处理的数据格式，在OUT中的表示方式如表4-21所示。    表4-21    经RTA转换后的数据格式
