S7-200 PLC整数转换为ASCII码指令ITA及应用实例

    整数转换为ASCII码指令ITA(Integer To ASCII)。指令格式如图4-53所示，由图可以看出，它有2个数据输入端及1个输出端：
    图4-53    整数转换为ASCII码指令    ①IN：整数数据输入。    ②FMT：转换精度或转换格式（小数位的表示方式），数据类型为字节。    ③OUT：连续8个输出字节的首地址，数据类型为字节。    当允许输入EN有效时，把整数输入数据IN，根据FMT指定的转换精度，转换成始终是8个字符的ASCII码，并将结果送到首地址为OUT的8个连续字节存储单元。    FMT的定义如下：

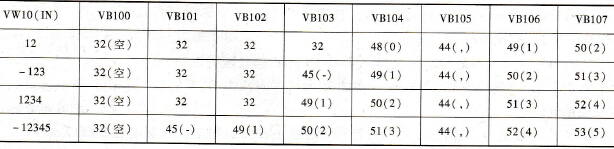

    在FMT中，高4位必须是0，C为小数点的表示方式：C=0时，用小数点来分割整数和小数；C=1时，用逗号来分割整数和小数。nnn表示小数的位数，nnn=000~101，分别对应0~5个小数位，小数部分的对位方式为右对齐。    【例】  指令：ITA VW10，VB100，10。表明FMT精度控制字为1010，即C=1，nnn=010时，即用逗号来分割整数和小数，将数据IN的后两位取做小数位，其他位作为整数位，在OUT( VB100)为首地址的8个字节中的表示方式如表4-19所示。    表4-19    经FMT后的数据格式
    注：表4119中()内为ASCII码所对应的字符，经过ITA指令转换后所得为对应字符的ASCII值。
