S7-200 PLC双整数到ASCII码转换指令DTA及应用实例

    指令格式如图4-54所示，由图可以看出，它有2个数据输入端及1个输出端：

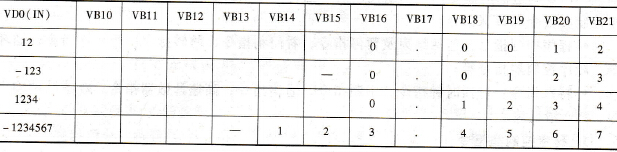

    图4-54    双整数到ASCII码转换指令    ①IN：双整数数据输入。    ②FMT：转换精度或转换格式（与ITA指令完全相同）。    ③OUT：连续12个输出字节的首地址，数据类型为字节。    当允许输入EN有效时，把双整数输入数据IN，根据FMT指定的转换精度，转换成始终是8个字符的ASCII码，并将结果送到首地址为OUT的12个连续字节存储单元。    【例】  指令：DTA VD0，VB10，4。表明在FMT精度控制字中C=0，nnn=100时，用小数点进行格式化处理的数据格式，在OUT中的表示方式见表4-20。    表4-20    DTA转换后的数据格式
