S7-200 PLC计数器应用举例

    【例1】  某产品分拣控制系统的时序图如图4-16所示，根据时序图编写程序。
    图4-16    产品分拣控制系统的时序图    从时序图中可以看出，要想完成控制，程序中应主要包含计数和延时指令（可采用最常用的递增计数器指令），为了达到控制要求，还应有下降沿指令及其他基本指令，具体的控制程序如图4-17所示。

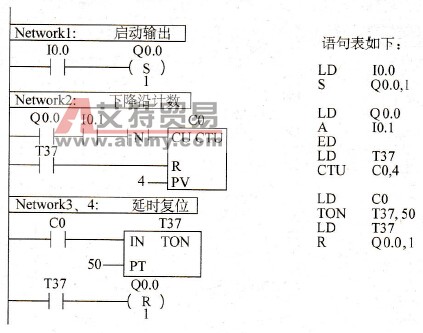

    图4-17    产品分拣控制程序    【例2】  某大厦欲统计进出大厦的人数，在惟一的门廊里设置了两个光电检测器，如图4-18所示，当有人进出时就会遮住光信号，检测器就会输出ON状态，反之为OFF状态。    当检测器A的光信号被遮住时，若检测器B发出上升沿信号时，可以认为有人进人大厦，若B发出下降沿信号，可以认为有人走出大厦。其时序图如图4-19所示。
    图4-18    大厦平面图

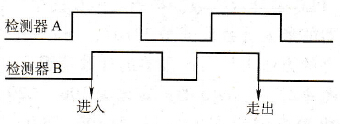

    图4-19    检测器A和B的时序图    试设计一段程序，统计出大厦内现有人数，达到限定人数（如500人）时，发出报警信号。    分析：需要统计进、出大厦的人数，应该选用增减计数器进行统计。首先应该通过检测器A、B来判断是进入还是走出，将进入的信号接到CU端；将走出的信号接到CD端。    检测器A接到I0.0；检测器B接到I0.1；手动复位为I0.2；设定值为500；用Q0.0控制报警器HA。    控制系统的梯形图及语句表如图4-20所示。

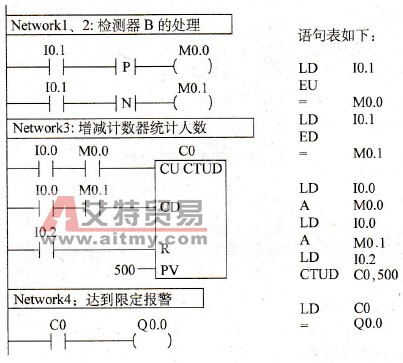

    图4-20    大厦统计人数控制程序
