S7-200 PLC比较指令运算符及原理

    比较指令用于两个相同数据类型的有符号数或无符号数IN1和IN2的比较判断操作。    1)比较运算符有：等于(=)、大于等于(>=)、小于等于(<=)、大于(>)、小于(<)、不等于(<>)。    2)比较指令的原理：当比较数1和比较数2的关系符合比较符的条件时，比较触点闭合，后面的电路被接通。否则比较触点断开，后面的电路不接通。换句话说，比较触点相当于一个有条件的常开触点，当比较关系成立时，触点闭合；不成立时，触点断开。比较指令具体应用如图4-24所示。

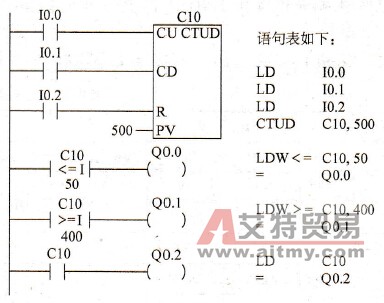

    图4-24    比较指令与编程举例    从字节比较指令例子中可以看出，当VB0= VB1或VB2 >100时，Q0.0=1。    从整数比较指令例子中可以看出，当VW0<=VW2并且VW4> 2000时，Q0.0=1。    从双整数比较指令例子中可以看出，当VD0<>VD4或VD8 >100时，Q0.0=1。    从实数比较指令例子中可以看出，当VD0<=VD4或VD8>10.5时，Q0.0=1。    【例4-5】  数据比较指令应用举例。    某轧钢厂的成品库可存放钢卷500个，因为不断有钢卷进库、出库，需要对库存的钢卷数进行统计，当库存数低于下限50时，指示灯HL1亮，当库存数大于400时，指示灯HL2亮，当达到库存上限500时，报警器HA响，停止进库。    分析：需要检测钢卷的进库、出库情况，可用增减计数器进行统计。I0.0作为进库检测，I0.1作为出库检测，I0.2作为复位信号．设定值为500。用Q0.0控制指示灯HL1，Q0.1控制指示灯HL2，Q0.2控制报警器HA。    控制系统的梯形图及语句表如图4-25所示。
    图4-25    比较指令应用举例
