S7-200 PLC加法指令及应用实例

    加法操作是对两个有符号数进行相加。    ·加法运算指令的梯形图由加法运算符( ADD)、数据类型符(I、DI、R)、加法运算允许信号(EN)、加数1(IN1)、加数2(IN2)、加法运算和输出(OUT)和允许输出端(ENO)构成。    ·加法运算指令的语句表由加法操作码（整型加法+I、双字型加法+D、实数型加法+R）、加数1(IN1)和加法运算的和( OUT)构成。其梯形图及语句表表示如图4-26所示。

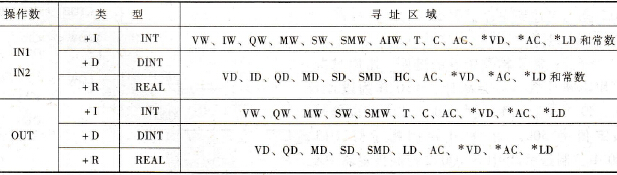

    图4-26    加法运算指令    ·加法运算的操作：在梯形图表示中，当加法允许信号EN =1时，加数IN1与被加数IN2相加，其结果传送到和OUT中（即IN1 +IN2=OUT）；在语句表表示中，要先将一个加数送到OUT中，然后将OUT和IN1中的数据进行相加，并将结果传送到OUT中（即OUT +IN1=OUT）。    整数加法将影响特殊继电器SM1.0（零）、SM1.1（溢出）、SM1.2（负）。    影响允许输出ENO正常工作的出错条件是：SM1.1（溢出），SM4.3（运行时间），0006（间接寻址）。    整数加法指令中，操作数的寻址区域如表4-7所示。    表4-7    加法操作数的寻址范围

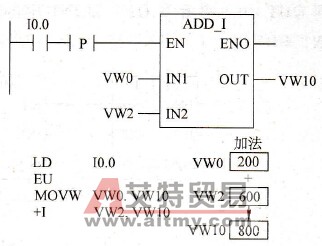

    【例4-6】  图4-27是一个整数加法操作的例子。    注意：    ①采用梯形图编程时，如果两个加数都不同和单元相同，在转换成语句表时，则自动将一个加数传送到和单元中去。    ②EN端为高电平有效，扫描到该指令只要EN端为1就执行加法。所以加法指令经常和上升沿触发指令(EU)配合使用，否则，手动接通I0.0一次将执行很多次加法，既延长了程序的扫描时间又有可能得到错误的结果。
    图4-27    加法举例
