S7-200 PLC数学函数指令及应用实例

    数学函数指令（除SQRT外，其他数学函数需要CPU224 1.0以上版本支持）。在S7-200的CPU22X系列中，除了加减乘除运算外，还有求平方根运算(SQRT)，在CPU224 1.0版本以上，还可以作指数运算( EXP)、对数运算(LN)、求三角函数的正弦(SIN)、余弦( COS)及正切值(TAN)，这些运算的所有操作数均是双字长的实数（32位），指令介绍如表4-9所示。    表4-9    S7-200的数学函数指令

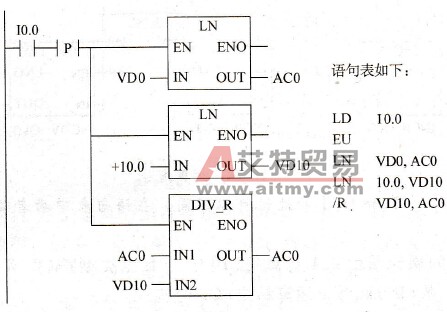

    【例1】  求以10为底的60（存放在VD0中）的常用对数，结果存放到AC0中。    分析：在S7-200的指令系统中，只有自然对数指令，如果想求以常数x为底y的对数可采用换底公式：logxy=lny/lnx。具体的执行程序如图4-33所示。

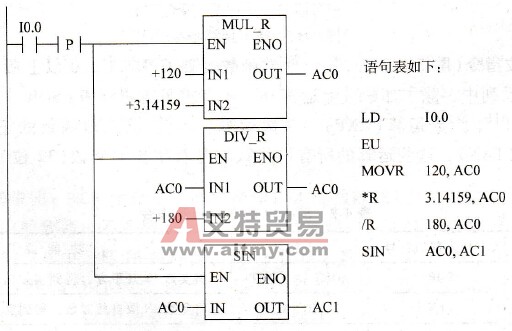

    图4-33    求常用对数    【例2】  求SIN 120°的值。    分析：    ①求正弦值要求输入数据为弧度值，如果是角度，应先转换成弧度（弧度值=角度值×π/180），再求正弦。    ②用手动按钮控制正弦值的求取，应和边沿触发指令（EU或ED）配合使用，否则就造成每次接通I0.0一次，而作了无数次求正弦值的操作，具体的操作程序如图4-34所示。
    图4-34    求正弦值
