S7-200 PLC填表指令及应用实例

    填表指令ATT( Add To Table)的功能是将字型数据DATA填加到首地址为TBL的表格中，指令格式如图4-40所示。    在梯形图中，填表指令以功能框的形式编程，指令名称为“AD_T_TBL”。输入端DATA为字型数据输入端，TBL为表格的首地址。当允许输入EN有效时，将输入的字型数据填写到指定的表格中。在填表时，新数据填写到表格中最后一个数据的后面，每填写一个数据，实际填表数EC将自动加1。
    图4-40    填表指令    【例】  建立一个如表4-15所示的表格。    分析：向已经存在的表格中填写数据非常简单，可以使用ATT指令；如果表格还没有建立起来，必须先用传送指令向表格的首地址中传送最大填表数(TL)，建立起表格，再使用填表指令完成数据的填充。具体的程序如图4-41所示。

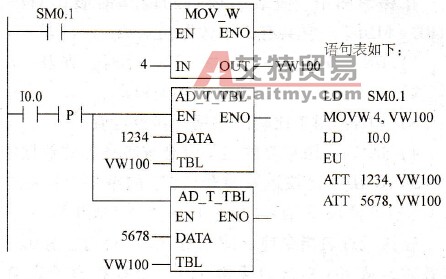

    图4-41    填表指令举例    填表指令影响特殊继电器SM1.4（表溢出）。    影响允许输出ENO的出错条件为：SM4.3（运行时间），0006（间接寻址），0091（操作数超界）。
