S7-200 PLC逻辑运算指令及应用实例

    逻辑运算指令是对逻辑数（无符号数）进行处理，包括逻辑与、逻辑或、逻辑异或和取反等共计4类逻辑操作，每类逻辑操作又分为对字节、字还是双字进行操作，共组成了12种逻辑操作，指令介绍见表4-10。    表4-10    S7-200的逻辑运算指令
    逻辑运算指令的操作数寻址区域类似于加法指令的相应寻址范围，如表4-10所示。    影响逻辑运算指令的特殊继电器是：SM1.0（零）。    影响允许输出ENO正常工作的出错条件为：SM4.3（运行时间）、0006（间接寻址）。    【例1】  编写一段程序，完成将VW2的低8位“取反”，高8位全变0，然后送入VW20。    分析：在S7-200中规定，在一个字中，低位字节在高8位，高位字节在低8位，即VW2的低8位为：VB3；高8位为：VB2。本设计需要将VB2与0进行“逻辑与”，将VB3进行“取反”操作，具体的操作过程如图4-35所示。

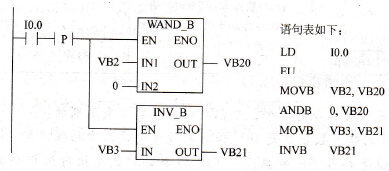

    图4-35    逻辑操作举例
